CONSTRUÇÃO BAIXO RICKENBACKER BLACKSTAR - finalizado e vídeo

Com o intuito de trocar informações, vou postar neste tópico uma experiência de construção de um baixo Rickenbacker 4003 Blackstar.

Estou de férias do trabalho (sou professor) e, como fiz no início de 2011, vou me divertir um pouco com a construção deste bass.

Tenho experiência com mecânica, a qual me ajuda bastante com as ferramentas, e apenas construí um instrumento até hoje. Aqui o link com fotos da minha primeira guitarra:
álbum de fotos emachado

Construí algumas máquinas para poder trabalhar melhor: serra de bancada e lixadeira de tambor, pois a primeira foi tudo no formão, lixa e grosa.

Aqui o instrumento que tenho como base:


Digamos que será uma "releitura", e nem é minha intenção uma cópia fiel.

Abaixo algumas das especificações do projeto:
braço neckthrough em 7 peças de pau-marfim e roxinho;
asas do corpo em cedro rosa e imbuia;
escala em ipê escuro (tabaco) raio 10";
talvez, sem binding, como no original, ou o farei com pau-marfim;
captadores do braço e ponte: Stellbass da Stelfiner;
pintura em poliuretano preto e verniz;
saídas mono e stéreo como nos ricks 4003;
ponte: vou usinar em alumínio e latão próxima ao original, pintada em preto;
escudo em alumínio preto e sem pintura por dentro (blindagem);

tarraxas ainda vou definir;
trastos jumbo Van Gent
nut baquelite

Máquinas que construí recentemente. Ainda faltam as proteções.

Pau-marfim


Cedro rosa para as asas:



Tiras de roxinho (2 pçs de 5mm e 1 no centro de 8mm) e pau-marfim (2 de 5mm e laterais com 16mm cada). Ainda falta ajustar na lixadeira. Largura total do neck de 60mm, largura do final da escala






Imbuia para o top:

Esboço feito a partir de ampliações e cálculos.
Este é um aspecto que gosto bastante. Já construí acessórios de motos desta forma, descobrindo as etapas de produção e adaptando-as às possibilidades.

Machado, muito legal o seu projeto. Espero q consiga finaliza-lo!

E só uma dica: não utilize o Imageshack pra hospedar as fotos, q dá muito pau... muda pra outro...

E qdo usar o Picasa, coloque o link da foto mesmo (com .jpg no final) e não o link do player... eu editei no teu post acima pra vc ver como tem q ficar.

Abraços.

Machado, usa o www.photobucket.com para postar suas fotos.
Fiquei curioso pra ver esse projeto

GusVCD escreveu:Machado, muito legal o seu projeto. Espero q consiga finaliza-lo!

E só uma dica: não utilize o Imageshack pra hospedar as fotos, q dá muito pau... muda pra outro...

E qdo usar o Picasa, coloque o link da foto mesmo (com .jpg no final) e não o link do player... eu editei no teu post acima pra vc ver como tem q ficar.

Abraços.

Valeu Gus, já consegui postar as fotos. Obrigado

siodoni escreveu:Machado, usa o www.photobucket.com para postar suas fotos.
Fiquei curioso pra ver esse projeto

Sidoni, na semana que vem, após as festas, vou dar uma boa adiantada.

Valeu e bom final de ano.

Capicha aí, pois tá "linkado" no tópico "Projetos Customizados dos Usuários do Fórum"

Estou seguindo também, parabéns....

NOSSA
Parabéns emachado pela iniciativa desse projeto

Vou acompanhar todos os passos!
não quer fazer 1 a mais pra mim não ? hUhahAh

Rapá se de certo eu encomendo um com você, sempre fui afim de ter um Rick, parabéns e sorte.

Gostaria de ter essa habilidade com ferramentas! Parabéns!

Tô ansioso para ver o resultado dessa empreitada...

^2

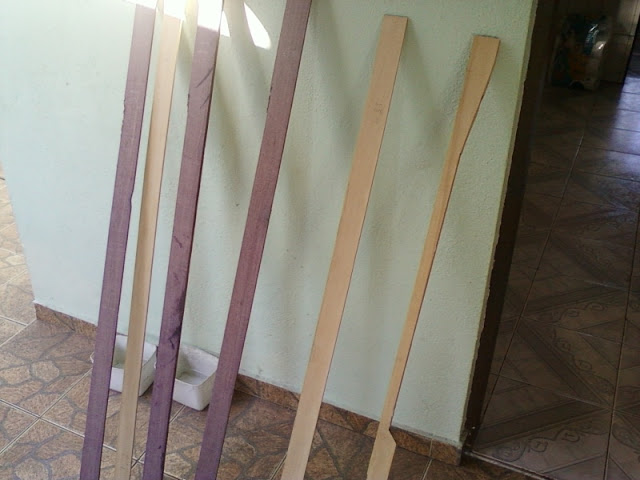

Dois dias de trampo: ajustes das longarinas na lixadeira e pré-corte delas, para o ajuste em definitivo depois da colagem.
Prefiro tirar um pouco de madeira coma grosa, formão e lixa ao invés de fazer a colagem com medidas muito justas.

Amanhã de manhã farei as colagens e deixarei o neck prensado por uma semana.
Enquanto isso, vou trabalhar na escala e core (asas do corpo).
Vou tentar encontrar em Santos-SP um bloco de alumínio ou latão para fazer a ponte, mas está difícil de achá-los.

Talvez vá à Diadema. Numa avenida que fica ao lado do terminal Piraporinha tem várias opções de ferrovelho de indústrias, onde se acha de tudo em metais: fica aí a dica, caso alguém precise.

É a primeira vez que trabalho com roxinho. É uma madeira bastante complicada, fibrosa, mas muito resistente. Caprichei com três longarinas dela para deixar o braço mais fino que o 4003 das versões mais antigas. Algo próximo do 4001.

não vai ter tensor??

Sim, mas a cavidade do tensor será escada depois, com a tupia.
Optei por um único tensor, no original são dois.

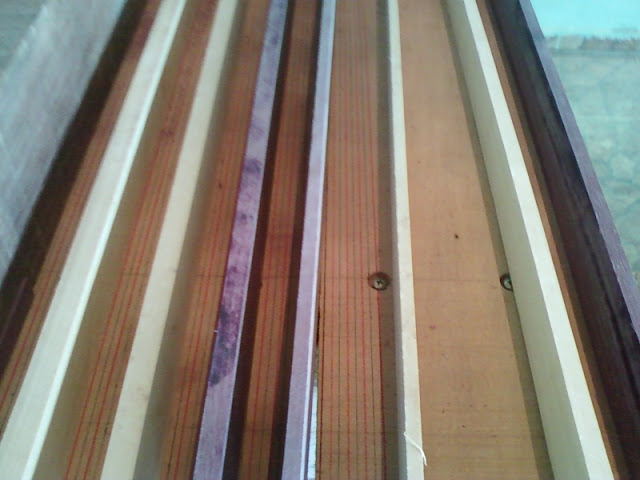

Colagem das longarinas do braço






Quatro dias na prensa, colados com Titebond 50.
Amanhã farei as colagens das asas do neck.
Hoje ajustei as medidas das peças e foi pó pra todo lado.

Vai ter fila p/ encomendas... peguem suas senhas...

EMachado que capricho na colagem!
Tenho certeza que esse Rick vai ficar f***.

Machado,
Bem-Vindo ao nosso fórum!
Aqui tanto as pessoas quanto os aspectos discutidos são bem mais aprofundados...
Abçs

Sidoni e Bertola

Obrigado pelo apoio.

Meu problema quase sempre é capricho em excesso. Sou extremamente meticuloso, sobretudo com medidas, e as vezes erro por buscar perfeição onde não é necessário.

Bertola, obrigado por toda a força que me deu já desde o ano passado. Sem sua ajuda não teria conseguido fazer minha guitarra explorer, que aliás ficou "show". É muito bacana saber que há pessoas que compartilham conhecimento.

Já ajustei as medidas das asas do neck e colei o top. O Cedro Rosa me surpreendeu quanto à facilidade de trabalho (plaina, lixa). Já a imbuia eu conhecia e esta madeira é bem lenhosa. Mas depois de muita, muita poeira ficou tudo certo.

Estou em dúvida quanto à escala: no projeto original deste Rick ela é pintada de preto.

Como vou trabalhar com PU (+resistente) talvez valha a pena, mesmo sabendo que serão necessários reparos no futuro.

Ainda não sei se vou pintar a escala.

Saudações aos colegas.

Estou em dúvida quanto à escala: no projeto original deste Rick ela é pintada de preto
Confeccione a escala em ipê e, depois de pronta, mas ainda NÃO colada no braço, proceda o tingimento com vieaux-chenne.

Valeu Bertola pela dica. Vou procurar este produto, pois na semana que vem já vou fazer a escala em ipê.

O mais complicado será fazer a ponte. Vou tentar usinar algo parecido em latão, alumínio ou aço.

Aliás, estes três materiais são usados em pontes comerciais?

Com o aço será mais fácil, pois poderei montar em partes e soldá-las depois. Também soldo alumínio, mas creio que a resistência não fique lá muito boa, além do que teria que fazer buchas em latão para as roscas do abafador e da regulagem de altura da ponte.

Uma sugestão (que ficou legal na minha réplica do 4001) é o uso de um tensor tipo Hot Rod:
http://www.stewmac.com/shop/Truss_rods/Adjustable_truss_rods/Hot_Rod_Truss_Rods.html
Boa sorte no projeto!

emachado escreveu:Sim, mas a cavidade do tensor será escada depois, com a tupia.
Optei por um único tensor, no original são dois.

Machado,
Utilize o aço para a base da ponte (não use alumínio) e latão para os carrinhos. Outra opção é utilizar uma ponte comum, tipo Fender e fazer uma "moldura" em aço ou latão cromado para ela na forma da ponte Rick. Existem pontes de Rick para vender no ML e no E-Bay...mas são caras....
Qualquer outra dúvida, pergunte.
Abç

Valeu a dica Renato, mas vou tentar com o barra dupla e ação simples mesmo.

À propósito, seu baixo ficou muito bacana.

Vou tentar fazer também a ligação stéreo como no seu. Vamos ver se será simples.

Saudações

Bertola.

Não estou encontrando o produto que você me indicou: vieaux-chenne.

É o mesmo que os corantes a base de anilina e álcool?

Saudações

^ Sim.

Bertola.

A anilina é a base de benzeno? Se for, pode ser tóxica e sendo aplicada na escala terá um intenso contato com as mãos.
Não sei se é indicada...

Achei este produto da Sayerlack no link abaixo (tingidor acquacolor). Mandei uma pergunta para saber se é a base de anilina.

Será que vale a pena? Você já o utilizou?

tingidor acquacolor

Cara, não é à base de benzeno não.
Essa Sayerlack aí funciona bem também.

Valeu Bertola!

Bacana a idéia do projeto, construir um baixo inteiro incluindo as ferragens é inusitado. Tenho as ferragens de dois Giannini RK, se o amigo quiser posso enviar uma para que sirva de molde e depois você devolve.

Afonso, obrigado pela ajuda, mas tenho já alguns desenhos que fiz e na verdade vou fazer algo próximo à esta ponte, não uma réplica. Vou tentar deixar o acesso aos parafusos de ajuste de oitavas mais fácil e com maior curso, possibilitando melhores ajustes. Me parece que a ponte original tem um acesso difícil e pouca extensão, é desta forma mesmo?

Bertola, estou em dúvida se por tingimento não corro o risco de manchar com o suor ao tocar. Vou pintar a escala da mesma forma que o corpo, tudo em poliéster (um pouco mais fino) preto. Valeu Mestre.

Dei uma parada por conta de viagem, mas na semana que vem já farei as colagens do corpo e escala.

Saudações

massa, estou acompanhando também

Bertola, estou em dúvida se por tingimento não corro o risco de manchar com o suor ao tocar. Vou pintar a escala da mesma forma que o corpo, tudo em poliéster (um pouco mais fino) preto. Valeu Mestre.
Cara, o "vieaux-chenne" ou outros tingimentos penetram na madeira e não mancham depois não. Desde que vc faça uma aplicação, lixe, aplique de novo, etc.

emachado escreveu:Afonso, obrigado pela ajuda, mas tenho já alguns desenhos que fiz e na verdade vou fazer algo próximo à esta ponte, não uma réplica. Vou tentar deixar o acesso aos parafusos de ajuste de oitavas mais fácil e com maior curso, possibilitando melhores ajustes. Me parece que a ponte original tem um acesso difícil e pouca extensão, é desta forma mesmo?

É, eu particularmente nunca me arrisquei a fussar demais as regulagens, primeiro por não saber exatamente como funciona e depois por medo de "forçar" e trincar a ponte (estanho). Sucesso aí...

e o cara ainda é da minha cidade, vou ver isso pessoalmente =D

Materiais para confeccionar a ponte.
Está sendo mais fácil do que eu pensava e vai ficar bacana.
Terá bastante massa, cantoneira com 5mm, mas queria assim mesmo. Os carrinhos serão em latão: mais fácil de fresar/limar.
Preciso fazê-la para poder definir corretamente o degrau entre a escala e corpo, para fazer a colagem das asas do neck.



Escala:
Ipê champanhe e dots 4mm (no original são pequenos mesmo).

Estou em dúvida se vou pintar o baixo de preto, pois a escala está linda. No corpo a imbuia com as longarinas no centro também devem ficar bacanas se ficarem aparentes com verniz apenas. Vou decidir quando estiverem cortadas.

A escala tá linda não pinta não.
Mesma coisa digo para o corpo.

perfeito....

São essas iniciativas que nos dão coragem se fazer um baixo... Parabéns e também estou acompanhando...

siodoni escreveu:A escala tá linda não pinta não.
Mesma coisa digo para o corpo.

[+1]

Estão muito show essas suas madeiras, um acabamento natural vai vicar lindo...

subgrave escreveu:

siodoni escreveu:A escala tá linda não pinta não.
Mesma coisa digo para o corpo.

[+1]

Estão muito show essas suas madeiras, um acabamento natural vai vicar lindo...

[+1]

hIAUihsa

faz natural, se não gostar ou enjoar
mais pra frente você pinta

^ Meu voto também é inicialmente natural...

emachado, o carrinho vai ser na medida padrão do original? Preciso de um desses, sem os "saddle".

afonsodecampos escreveu:^ Meu voto também é inicialmente natural...

emachado, o carrinho vai ser na medida padrão do original? Preciso de um desses, sem os "saddle".

Afonso, não serão semelhantes não, vou fazer um misto entre a Badass e a original do Rick: os sadles estar~]ao apoiados na ponte em L com um rasgo nesta para o ajuste de oitavas. Vou fazê-la bem semelhante, mas com sistema de ajuste de oitavas diferente. Nesta semana já devo adiantá-la e postarei fotos.

Mas considere fazê-la. Com uma barra em latão e principalmente uma lima de serralheiro como a primeira abaixo e um de machos com a rosca desejada (deve ser de 1/8" rosca fina)



Saudações

Facinho, facinho... rsrsrsr

Curioso pra ver o resultado das ferragens!

Construção da ponte: muita lima, braço e calos na mão.

Rapaz... Ai sim hein, até a ponte... Parabéns cara...
