Siodoni - Cigar Box Guitar

Pessoal, tinha algumas peças aqui em casa então decidi construir uma Cigar Box Guitar.
Usei somente materiais que dispunha, exceto o "cavalete" que precisei comprar.

As madeiras que usei foram ripas de Perobinha (ou o famoso pau-bosta).
As tarraxas foram doadas de uma Les Paul antiga que regulei para um amigo.
Os "trastes" são da marca Gerdau, assim como o rastilho da cavalete.
O captador é um single coil cerâmico que também estava por aqui.
A escala dela é de 22" e a afinação é G D B (G sendo a mais grave).

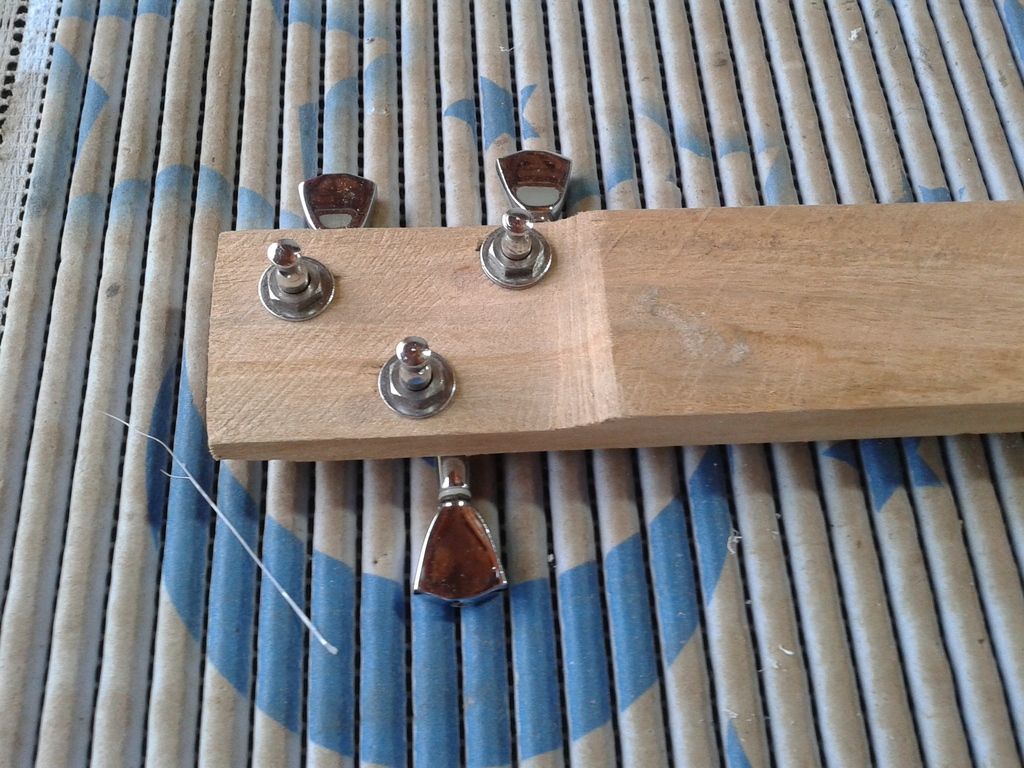

Comecei fazendo o braço.
O primeiro estraguei ao tentar furar para a cavidade da tarraxa. No segundo já deu certo.

O início:

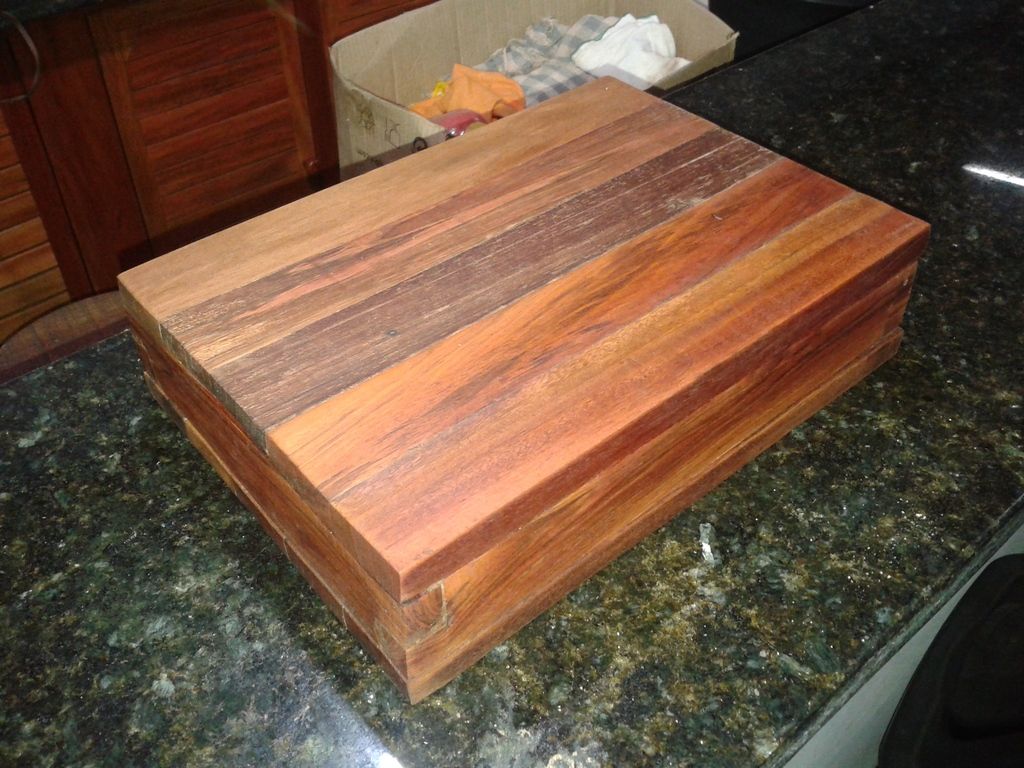

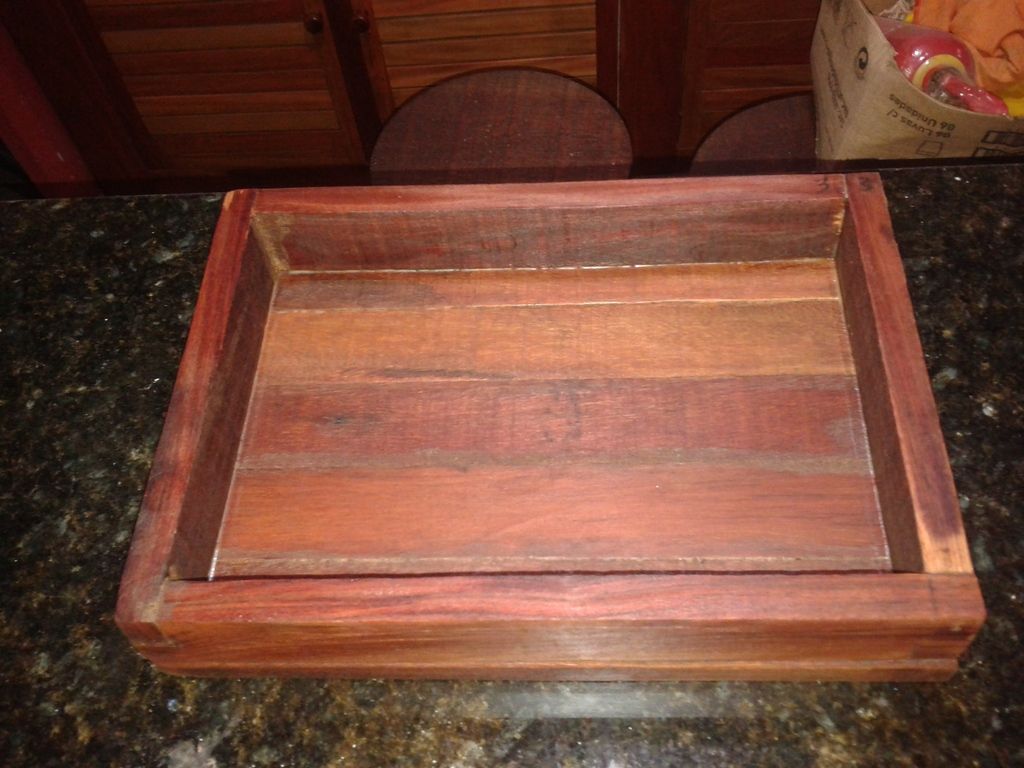

Como eu não tinha uma caixa de charutos, tive que fazer a minha.

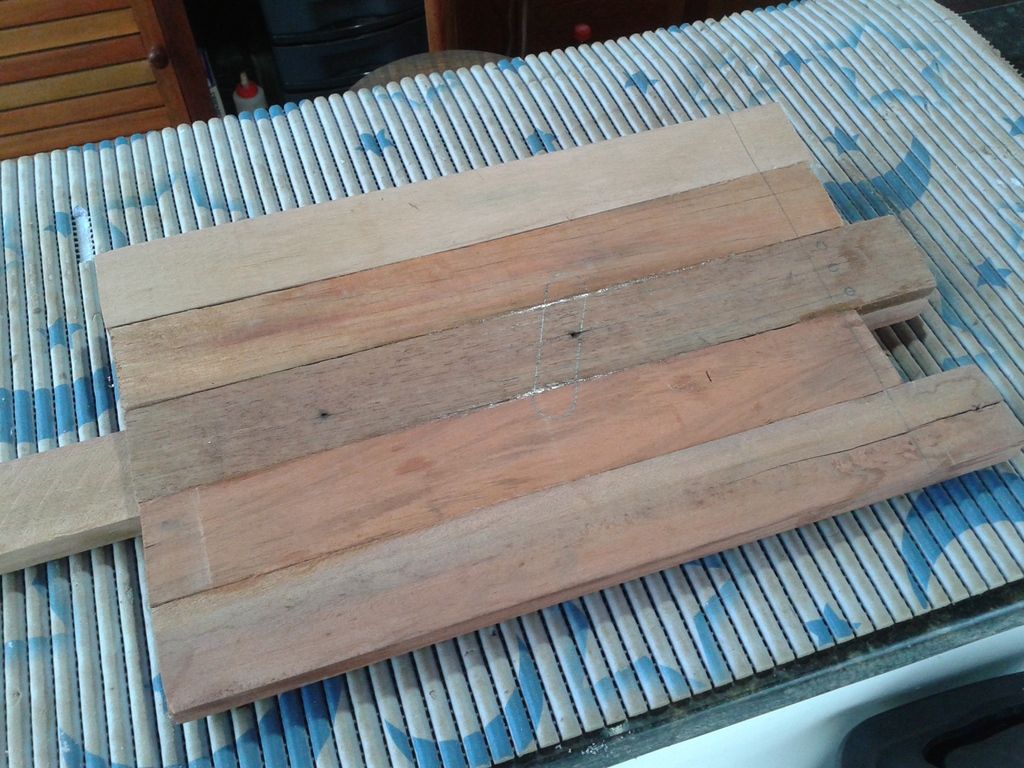

Usei as ripas que tinha aqui para fazer, o tampo, as laterais e o fundo.

O Box









Como mencionei, precisei fazer dois braços para acertar.
Esse já é o segundo com os "trastes" super jumbo da Gerdau.
A escala também foi feita em perobinha.

O braço



Aqui já é a Guitar Box tomando vida.

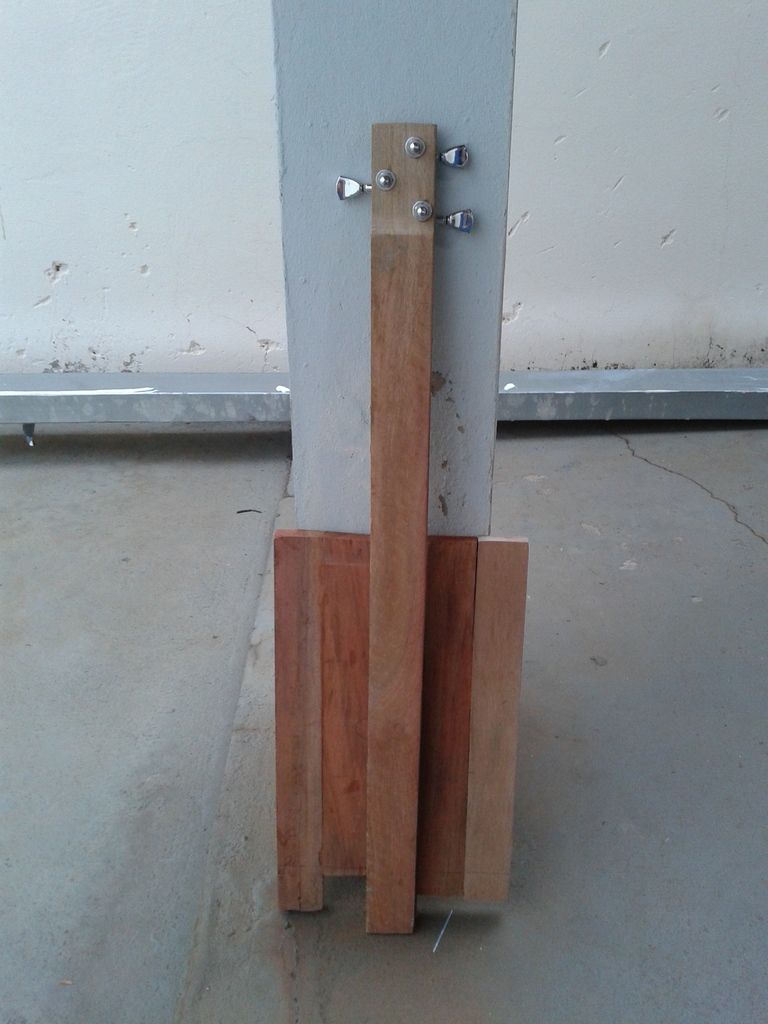

Fiz a primeira montagem para ver se sairia algum som

Primeira montagem teste

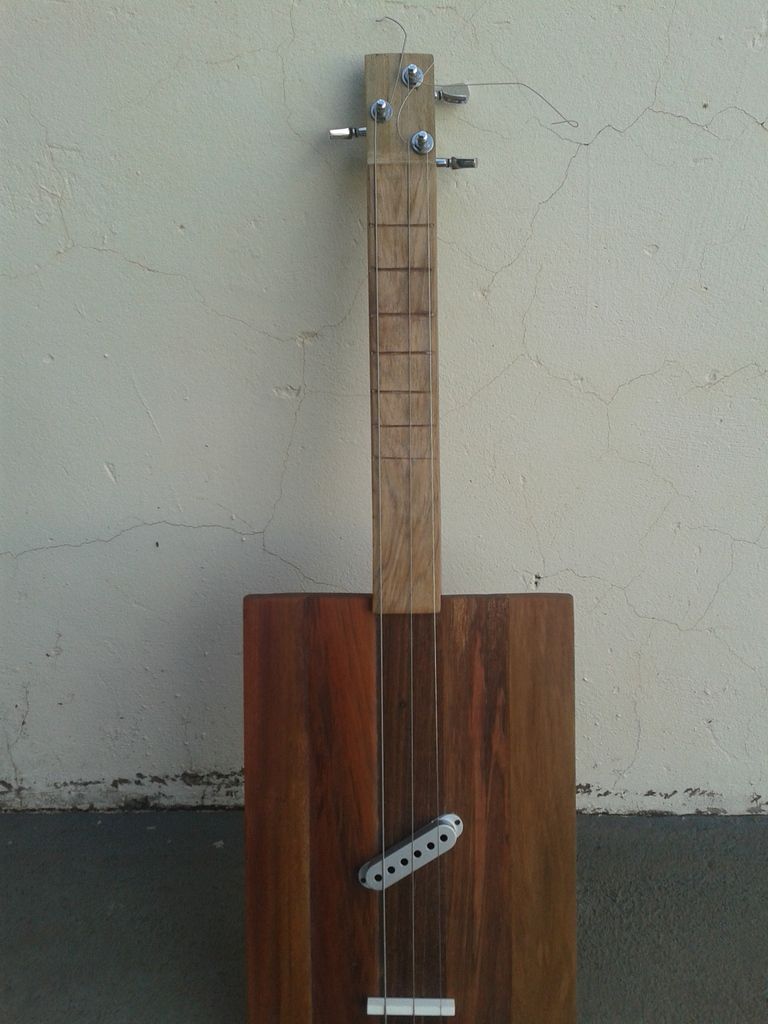

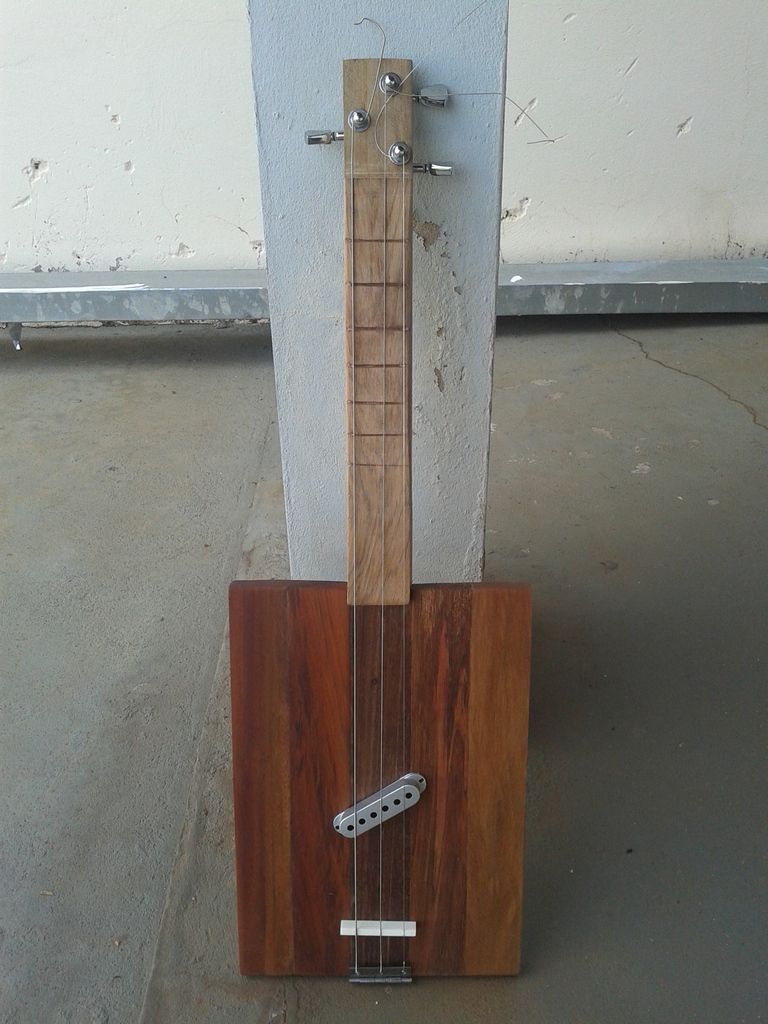

Na segunda montagem eu já havia aberto o furo para o captador single coil.

Segunda montagem teste

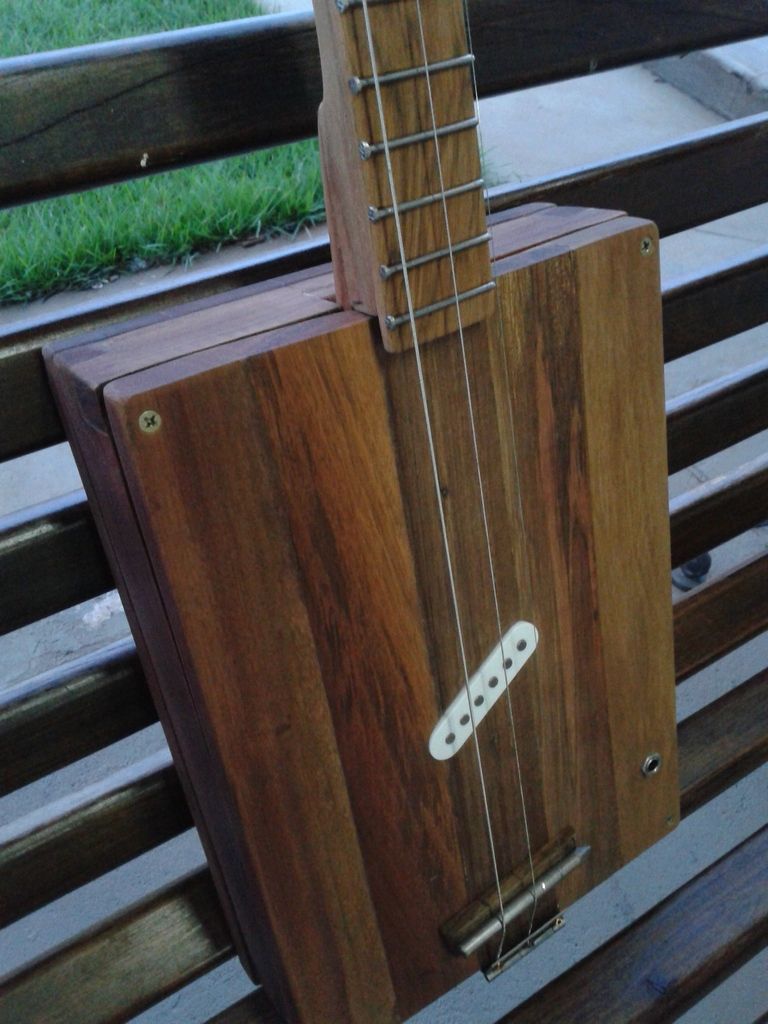

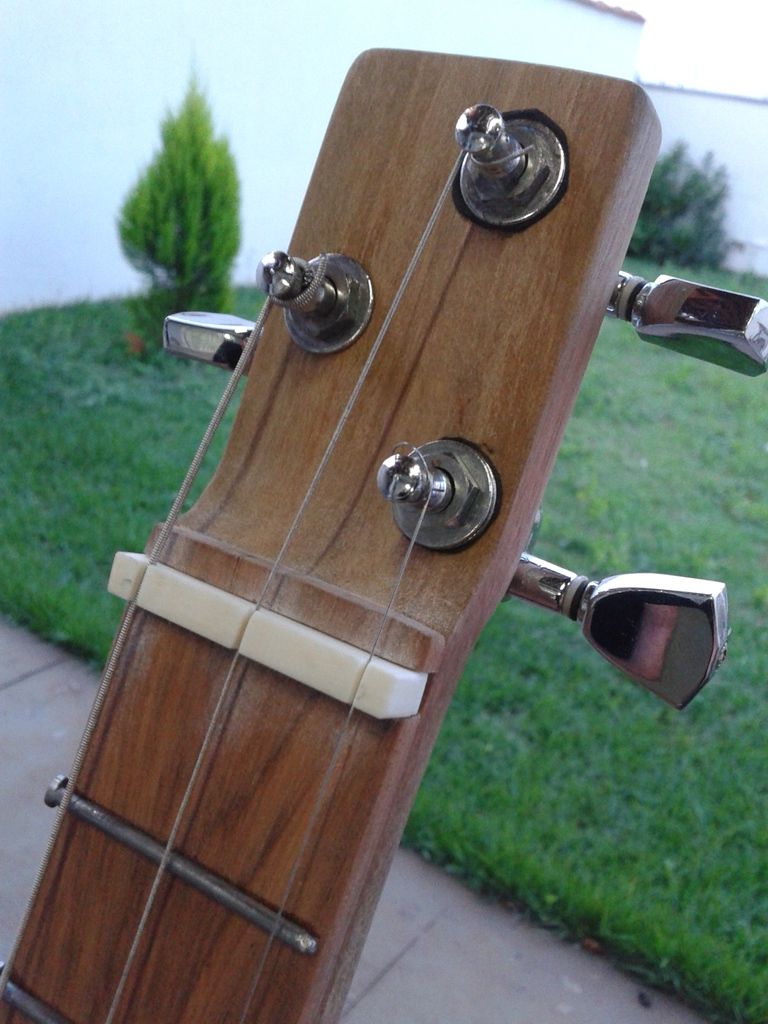

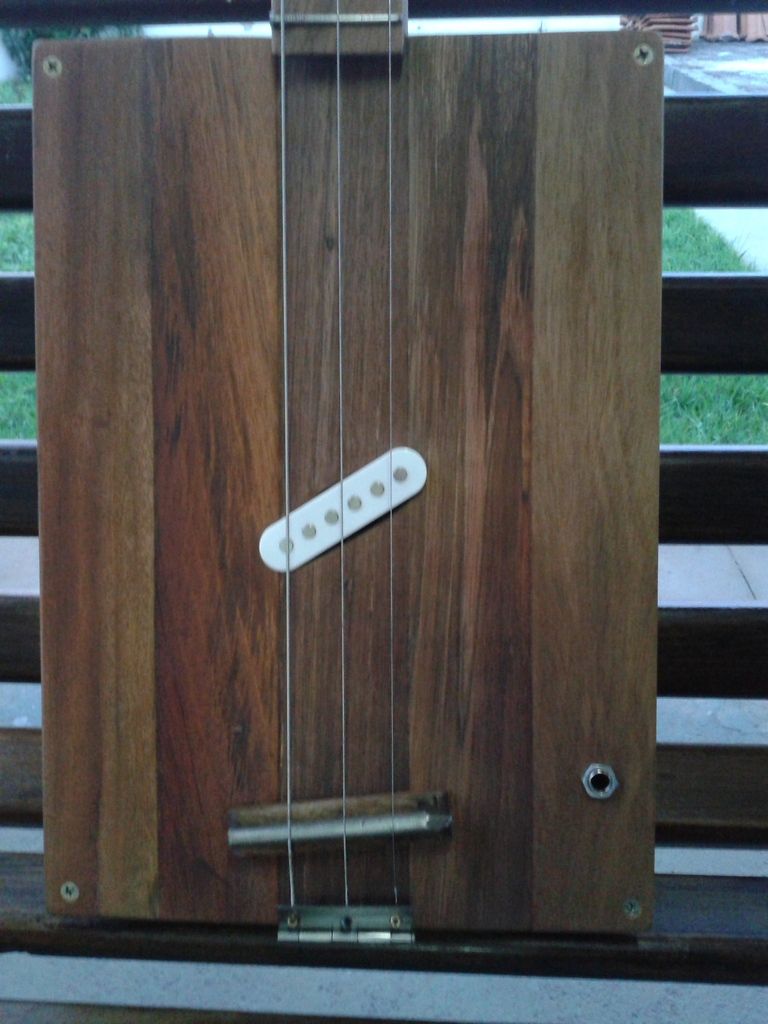

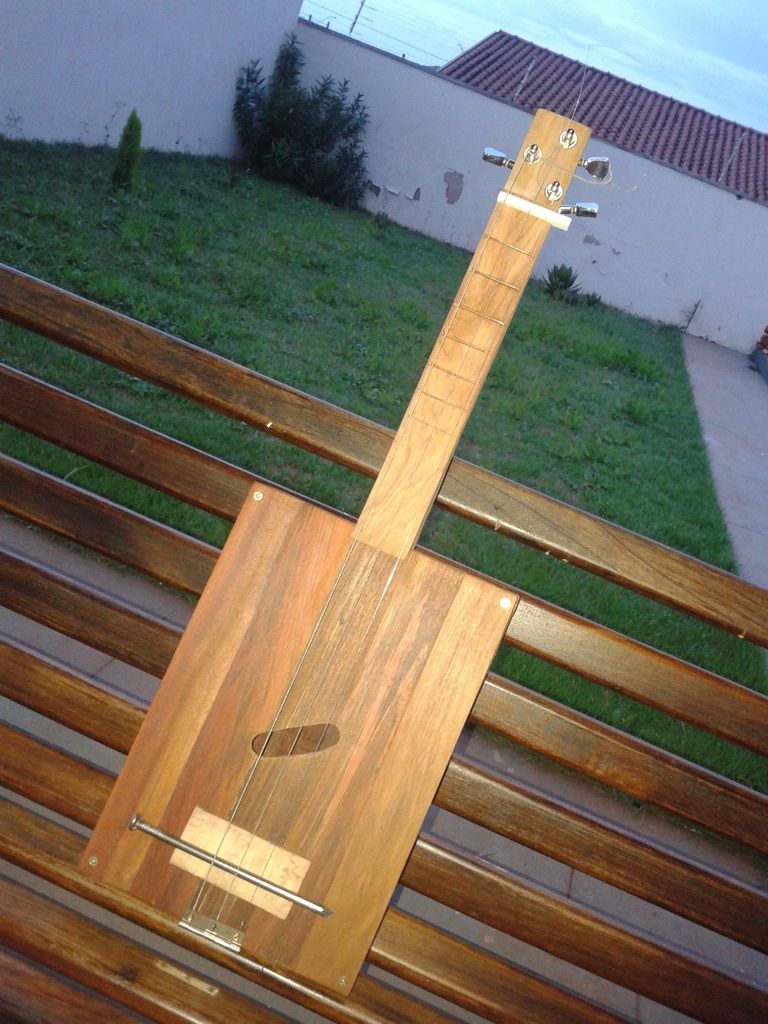

E aqui ela aparece já quase finalizada.
Tem MUITOS detalhes pra acertar nela. Mas no final das contas eu gostei do resultado.

Quase finalizada








Espero que gostem

Legal hein siodoni. Posta um audio ai pra gente. Parabéns pelo trabalho.

Assim que eu terminar ela de verdade eu gravo alguma coisa.

Show de bola , fico curioso pra saber que timbre vai resultar!

Ficou bem interessante o brinquedinho!

Curti Siodoni....estou curioso com o som dessa criança...

Parabéns sidoni!!

Ficou show!!

Quero ouvir o som disso aí!!

Eliseumohr escreveu:Show de bola, fico curioso pra saber que timbre vai resultar!

Cantão escreveu:Curti Siodoni....estou curioso com o som dessa criança...

Mike_ escreveu:Parabéns siodoni!! Ficou show!! Quero ouvir o som disso aí!!

Assim que terminá-la devidamente vou gravar alguma coisa.
Aguardem

GeTorres escreveu:Ficou bem interessante o brinquedinho!

Valeu GeTorres.

Essa cômoda ai atrás dá outra hein...hauhahua. Brincadeira
Belo trabalho, ta todo mundo na expectativa do som do novo brinquedo.

Pois é, essa comoda é da patroa

Acreditem, já vendi ela? Terminei ela no domingo e já era!
Fiquei muito contente com isso.

No sábado fiz umas gravações (bem toscas) com ela.
Coloquei no soundcloud. Aí vão os links.

Gravei ela com meu celular plugada no Vox.

https://soundcloud.com/siodoni/siodoni-cigar-box-guitar
https://soundcloud.com/siodoni/siodoni-cigar-box-guitar-1

Ouvi aqui, muito bom. Cigar Box Guitar Siodoni tipo exportação.

^Valeu Thiago.
Mas tipo exportação? Tá longe ein

Po ficou muito bom. Utilizou cordas de guitarra?

Sim. São cordas de guitarra.
A escala dela fiz de 22".
E a afinação ficou G D B, sendo a G a mais grave.

Muito legal!!

Parabéns siodoni!

Parabéns, Siodoni.

Curti o som ...parabéns siodoni.

Mike_ escreveu:Muito legal!! Parabéns siodoni!

Valeu Mike.

allexcosta escreveu:Parabéns, Siodoni.

Valeu Allex!

Cantão escreveu:Curti o som ...parabéns siodoni.

Valeu Cantão.

Tem um som bem interessante pra fazer uns acústicos com violão e Cigar box.

^Acústico não sei se rolaria.
As madeiras que fiz elas são bem espessas, então acusticamente ela ficou com um som bem baixo. Ela acabou se tornando mesmo um instrumento elétrico.

Imaginei que o som fosse alto !

^As que são feitas com caixas de charuto tem um som acústico bem legal.
Porém essa ficou bem espessa. Então só ligando no amplificador mesmo.

Siodoni, ficou show. Ouvi o áudio e está soando muito bem.
Como definiu a posição dos trastes, o que é um dos passos mais difíceis?

Não entendi, mas você já a vendeu?

Cuidado que você pega gosto pela coisa e daqui a pouco tem Precisions made in Serrana.

Parabéns.

Eu dei uma parada no Precision para fazer mais ferramentas, entre elas uma plaina desengrosso usando a tupia. Logo terei novidades.

Eu defini que a escala dela seria de 22", pois, já que não teria tensor, fiquei com medo do braço entortar. Depois usei o fretcalculor pra me ajudar na posição dos pregos.
Realmente essa é a parte mais difícil. Fiz duas escalas pra conseguir acertar. A primeira descartei.

Sim Evandro, essa eu vendi. Um amigo meu que é viciado em Blues quando a viu já disse:
- Não quero saber! Essa é minha!
Daí não teve jeito. Tive que vender pra ele

Ainda estou muito longe pra fazer um instrumento de verdade.
Mas realmente isso vicia!

Você sabe mais do que imagina e só poderá dizer que está longe mesmo depois de tentar.
Como músico, bem informado que é, você já conhece a lógica por trás do funcionamento de um instrumento de corda. O resto é lidar com ferramentas.
Meu primeiro instrumento foi feito quase sem ferramentas. Para você ter uma ideia, o top de 9mm foi ajustado para ficar paralelo e na medida que eu queria, usando lixas e tacos de madeira. Uma semana de braço dolorido, quando se pode fazer isso em 5 minutos usando um desengrosso.
Cara, você já percebeu que é um prazer indescritível construir um instrumento.

Eu estou pirando por uma strato, depois que regulei a de um amigo... Talvez faça uma logo. porém, meu grande desafio será fazer uma semi-acústica (sem bloco central) no estilo das Benedetto.

^Vamos ver, o que o futuro reserva
Enquanto isso vamos fazendo o que nos dá prazer.

Stratos são demais! São guitarras divertidas.
Mas, ainda prefiro as Tele, sem sombra de dúvida.

da uma olhada nesta

massa!

^Show ein Henri!

Henri, diz aí o que achou da Siodoni Cigar Box?

Super legal, deu até vontade de fazer uma.

^Simbora!

Meus Parabéns!Muito interessante. Curti muito os trastes gerdau! É um prazer se aventurar em construir instrumentos. Continua!

a ideia é caca vez  mais impolgante

Rogério Barbosa escreveu:Meus Parabéns!Muito interessante. Curti muito os trastes gerdau! É um prazer se aventurar em construir instrumentos. Continua!

A idéia desse instrumento era fazê-lo com as coisas que tinha em mão.
E a idéia dos pregos veio de um vídeo que vi no Youtube.

Vou continuar sim! É muito prazeroso!

Cara achei um video que tem até um cigar bass

^Estou querendo fazer um baixo de 2 cordas
Vamos ver...

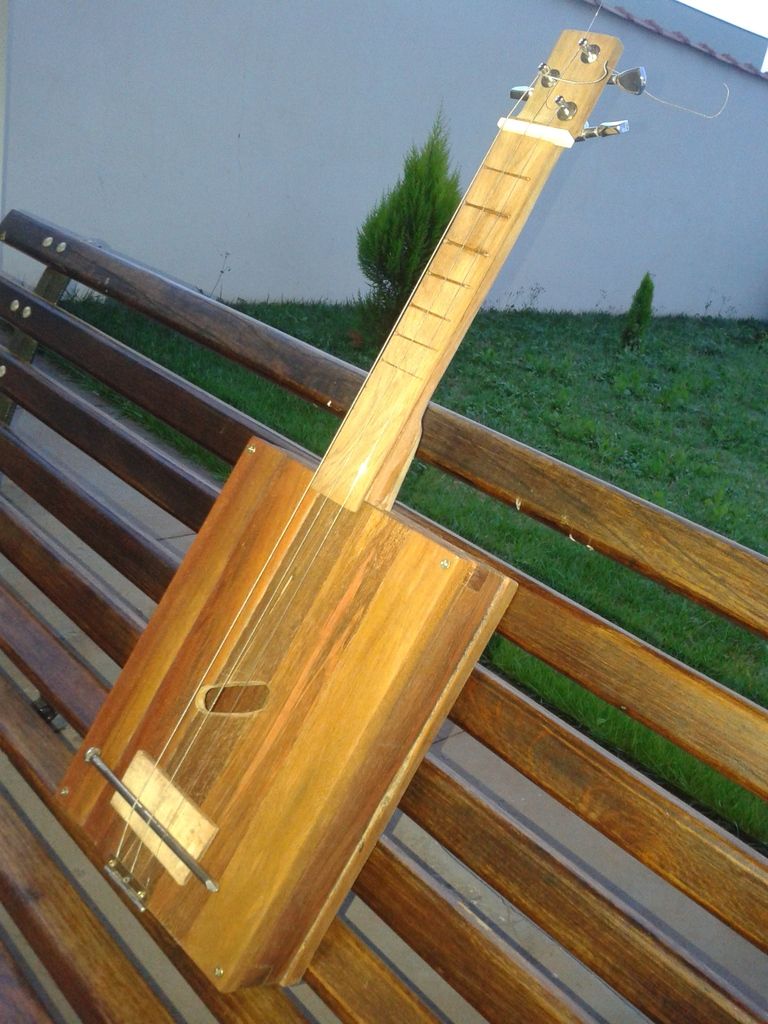

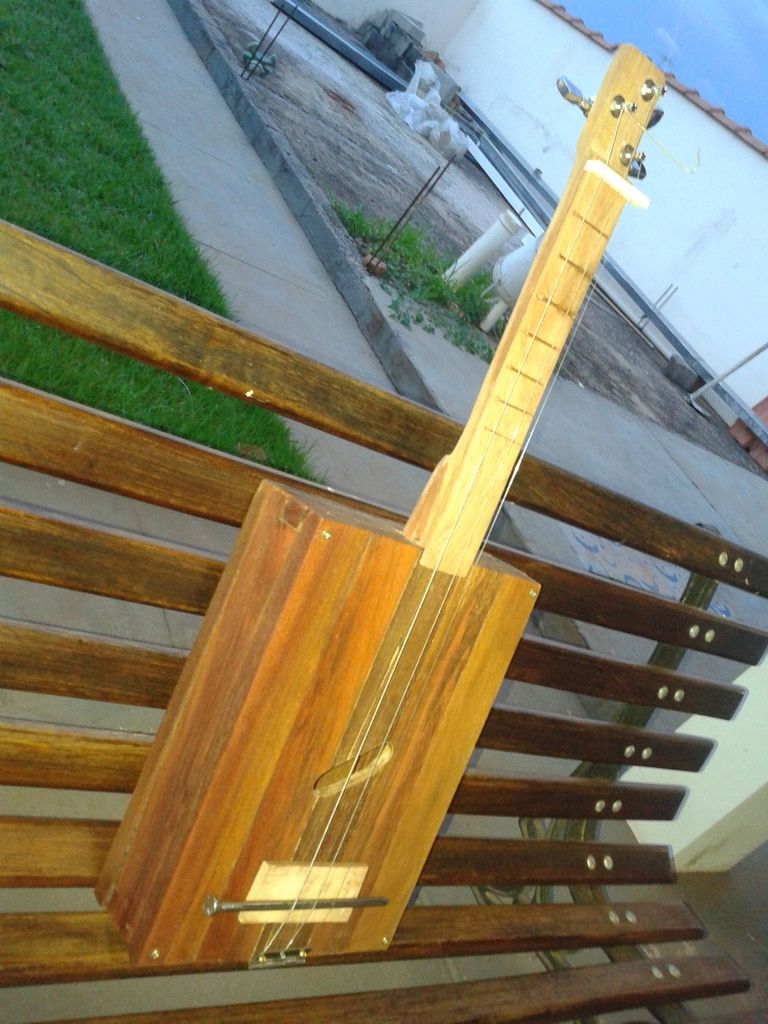

Saiu mais uma

Esqueci de postar.
Essa aí de cima foi feita pra alguém aqui do fórum...

Este tópico me lembrou o começo do documentário It Might Get Loud ("A Todo Volume"), com Jack White, Jimmy Page e The Edge:

^Bacana ein.

linda a madeira! Muito legal a construção. Só uma dúvida, não caberia 4 tarraxas? Ou esse instrumento tem 3 cordas habitualmente?

sugestão, já que é cigar box :p

fazer uma colagem no fundo e laterais, mantendo o top atual como está

^Esse tipo de instrumento é feito com 1, 2, 3, 4 e/ou quantas cordas quiser.
Optei por fazer em 3 cordas pois achei mais adequado.

As box das que estou fazendo não são verdadeiramente caixas de charutos.
Se eu arrumasse caixas de charutos seria mais legal, porém, como não tenho elas acabei improvisando.

cara, fiquei abismado com isso
quase como uma criança que ganhou um brinquedo kkkkkk

se usa as primeiras cordas da guitarra?
Com certeza vou ter uma parada dessas!

adoro todo tipo de instrumento diferente, exótico, incomum (isso não se aplico ao contrabaixo rs)

^Uso cordas de guitarra.
Na primeira usei a E-D-B, mas afinei como G-D-B.
Na segunda usei a E-A-D, e mantive a afinação.

Se tiver interesse é só me avisar

parabéns pela box-o-doni, siodoni!!

^Valeu Hélio

Enfim a número 2 terminada!!!

Comecei uma versão 2.0 das Cigar Box.
Essas serão com caixas de charuto que o J.Adalberto conseguiu pra mim.
Estamos trabalhando eu e um amigo.

Ainda tem muita coisa pra fazer. Mas aí estão as fotos até onde já cheguei...
Críticas e sugestões são bem vindas.

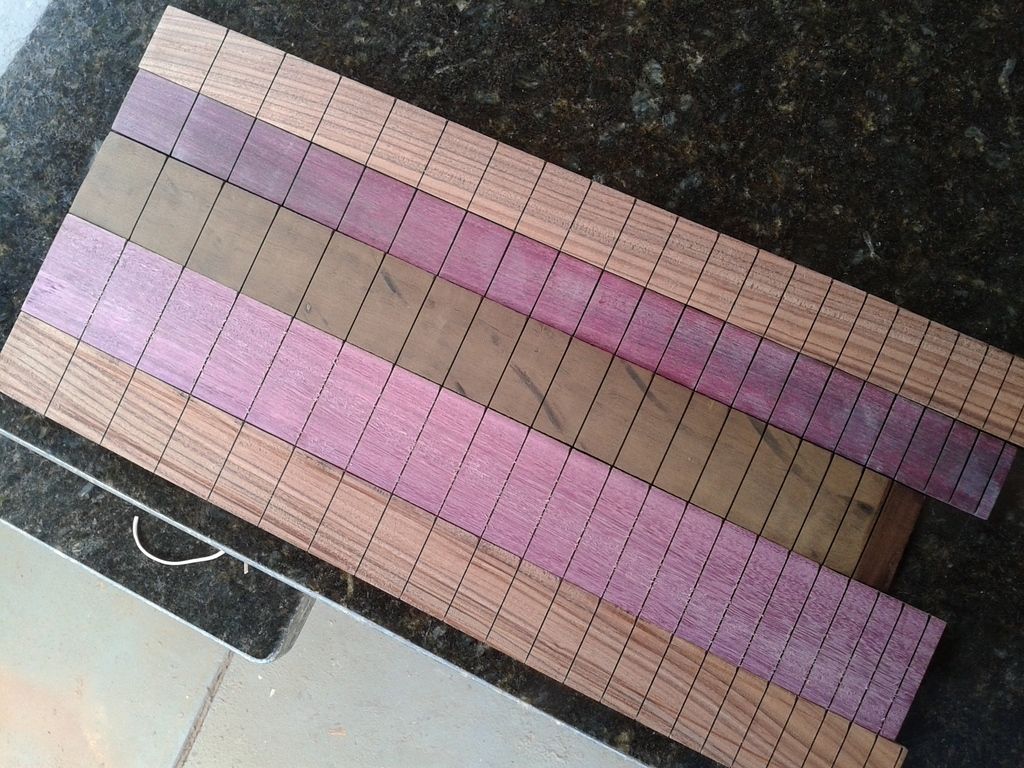

Escalas

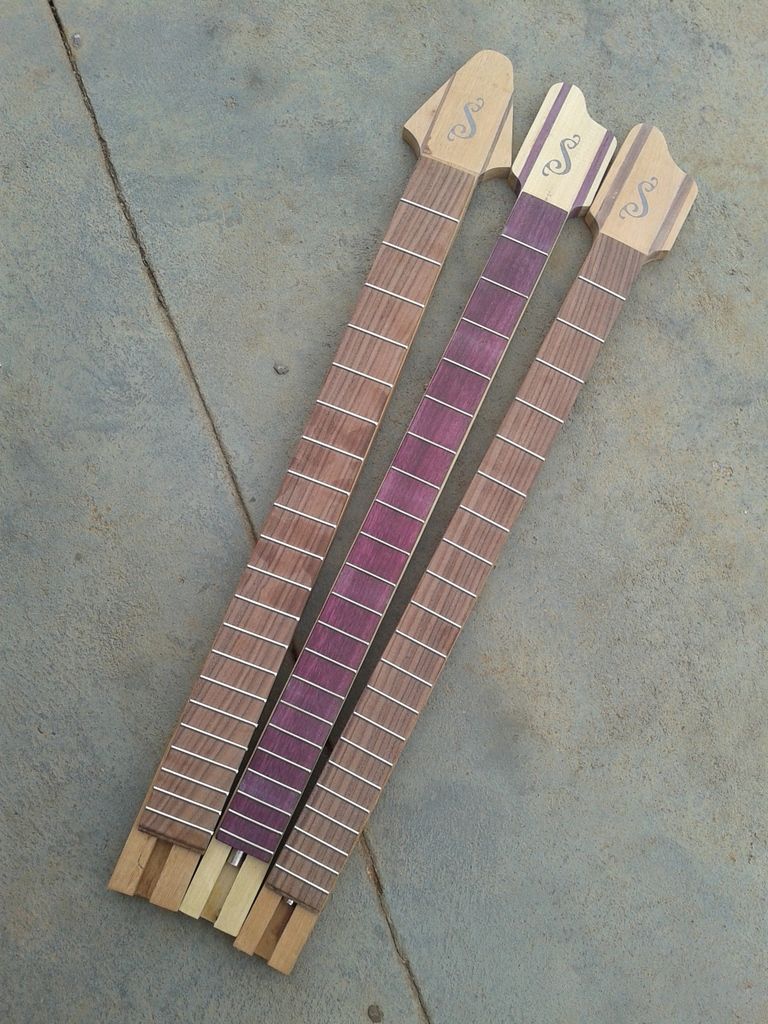

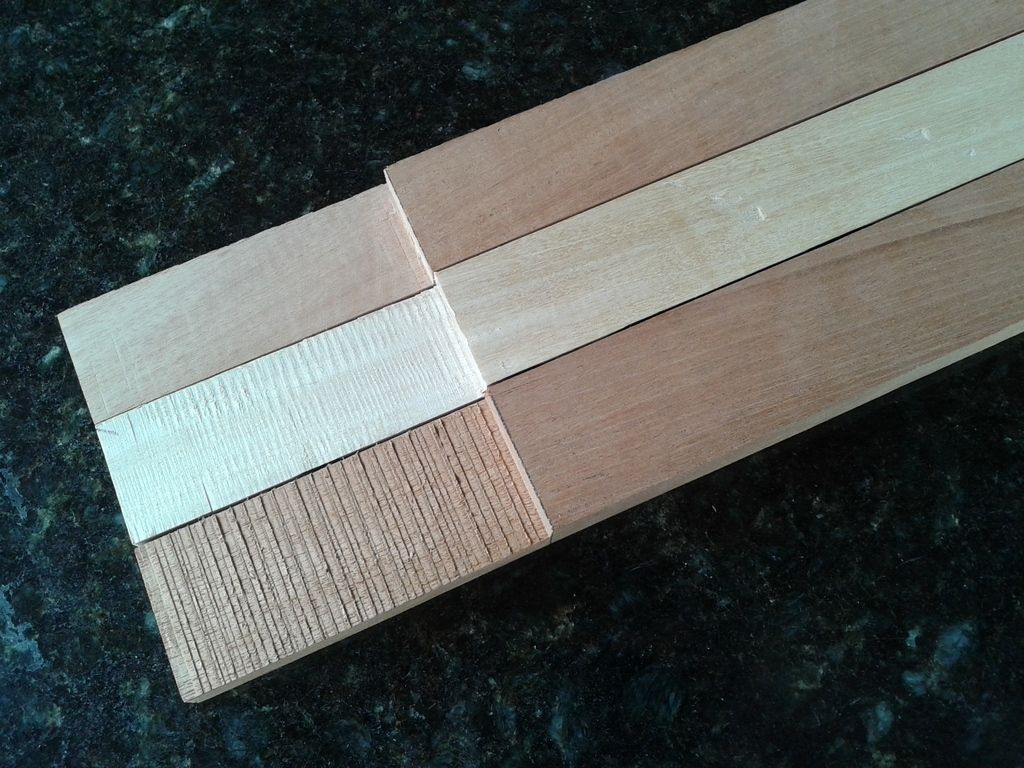

Braços


Head




Tensor


Braços

Legal heim!

Esse head flyng V, ficou genial ! Rsrs

E sem bolinhas na escala, melhor ainda
