Novo Projeto - Contrabaixo de 4 cordas - ideias em prática.

Olá, amigos!

Estou pensando em enfrentar uma nova empreitada, após ter concluído a minha primeira guitarra (https://www.youtube.com/watch?v=lBl1GDQsUcc).

Ainda estou aprendendo, mas a ideia é essa mesmo: utilizar madeiras de baixo custo e produtos não muito caros, para ir aprimorando e, quando pegar o jeito da coisa, começar a investir e produtos de melhor qualidade.

Já tenho em mente o formato do corpo que quero desenhar. Não entendo muito de tipos e modelos de baixos. Só sei que terá um corpo parecido com uma guitarra stratocaster e braço inteiriço (com longarinas em roxinho).

Já selecionei as madeiras:
Corpo: Fundo em marupá / top em muiracatiara
Braço: Tauari com longarinas em roxinho
Escala: Ipê
Tampas das cavidades: Muiracatiara.

Assim que as dúvidas forem surgindo e o projeto for evoluindo, vou postando aqui. Se puderem me ajudar, agradeço de antemão.



Valeu!

Ontem a noite:







Sem condições físicas de continuar hoje... essa brincadeira cansa demais
E só foram 2 horas de serrote. Acho que mais 2 horas e termino.

 eita mano no serrote o sistema é bruto hein
boa sorte na empreita

Não entendí porque serrar no meio uma peça de madeira dessa forma...
Afinal ela parecia ter espessura suficiente para se fazer o corpo...

Mauricio Luiz Bertola escreveu:Não entendí porque serrar no meio uma peça de madeira dessa forma...
Afinal ela parecia ter espessura suficiente para se fazer o corpo...

É uma peça em marupá que servirá de fundo e tem quase 6cm de espessura. O tampo será em muiracatiara.
Estou fazendo dessa forma porque não tenho ferramentas adequadas.

emerbras escreveu:  eita mano no serrote o sistema é bruto hein
boa sorte na empreita

Valeu!!!

HSN escreveu:

Mauricio Luiz Bertola escreveu:Não entendí porque serrar no meio uma peça de madeira dessa forma...
Afinal ela parecia ter espessura suficiente para se fazer o corpo...

É uma peça em marupá que servirá de fundo e tem quase 6cm de espessura. O tampo será em muiracatiara.
Estou fazendo dessa forma porque não tenho ferramentas adequadas.

Cara, vc teria que usar um desengrosso (máquina)...
Também não tenho, mas peço a amigos e conhecidos que tem para usar.
Dessa forma que vc está cortando, além de demorar muito, a superfície ficará toda irregular, causando problemas posteriores para a confecção do corpo.

Mauricio Luiz Bertola escreveu:

HSN escreveu:

Mauricio Luiz Bertola escreveu:Não entendí porque serrar no meio uma peça de madeira dessa forma...
Afinal ela parecia ter espessura suficiente para se fazer o corpo...

É uma peça em marupá que servirá de fundo e tem quase 6cm de espessura. O tampo será em muiracatiara.
Estou fazendo dessa forma porque não tenho ferramentas adequadas.

Cara, vc teria que usar um desengrosso (máquina)...
Também não tenho, mas peço a amigos e conhecidos que tem para usar.
Dessa forma que vc está cortando, além de demorar muito, a superfície ficará toda irregular, causando problemas posteriores para a confecção do corpo.

Isso é o que me preocupa. Terei bastante trabalho para aplainar. Quando fiz a guitarra, eu rebaixei o fundo usando a grosa (cerca de 1cm) e, mesmo assim, ficou alta... foi muito trabalhoso e doloroso.
O pior é que não conheço ninguém aqui que tenha esse tipo de máquina para fazer o serviço. Só se pagar.

E suas dicas e opiniões serão muito valorosas e bem vindas. Acompanho alguns tópicos seus há algum tempo. De antemão, agradeço a ajuda

HSN
Vale à pena pagar para passar a peça em um desengrosso, até porque isso não custará muito não...
Teria sido mais rápido e fácil fazer o corpo sem o tal tampo, mas entendo a sua opção estética por isto (mas eu não usaría a muiracatiara não).
Ao aplainar vc terá depois que lixar com lixadeira de bancada (plana) para retirar as imperfeições (que serão muitas...).
Cara, ter certas máquinas é meio que imperativo para construir instrumentos...

Putz!!! Tô lascado Tenho apenas uma lixadeira orbital aqui.
Comprei recentemente uma tupia manual laminadora e um kit de 12 fresas. Deve chegar na semana que vem. Tenho que treinar bastante antes de usar... aos poucos vou adquirindo umas ferramentas.

Quanto as madeiras que tenho, na madeireira onde comprei só vendem prancha inteira... A peça de marupá dava para fazer umas 4 guitarras. A de muiracatiara, dava para duas. Já fiz uma Les Paul. Agora estou encarando fazer esse baixo... ainda em processo de aprendizado.

allexcosta escreveu:Arruma um vidro grande, cola uma lixa grossa e usa como desengrosso.

Eu já fiz uma tábua de compensado com um outro pedaço de pau colado e pregado em cima 15X20 e grampeava nela uma lixa...

Tenho uma plaina pequena... já usei para aplainar as laterais de algumas madeiras. Será que serve para esse caso?

Essa do vidro ou da tábua aí são novidades para mim. Vou ver o que dá para usar aqui.

Acabou de chegar:

Achei estranho também no serrote , vai dar trabalho para ficar bom hein !?
Com esse sistema de vidro ou alguma superfície plana com lixa ele vai malhar pacas ... vai ser uma academia ...
Tem que ter braço , mas boa sorte aí !

Uchoa, ainda bem que faço boxe chinês e já estou acostumado a dar algumas porradas. Está sendo um bom aquecimento

ˆEntão tira de letra !

Mauricio Luiz Bertola escreveu:

HSN escreveu:

Mauricio Luiz Bertola escreveu:Não entendí porque serrar no meio uma peça de madeira dessa forma...
Afinal ela parecia ter espessura suficiente para se fazer o corpo...

É uma peça em marupá que servirá de fundo e tem quase 6cm de espessura. O tampo será em muiracatiara.
Estou fazendo dessa forma porque não tenho ferramentas adequadas.

Cara, vc teria que usar um desengrosso (máquina)...
Também não tenho, mas peço a amigos e conhecidos que tem para usar.
Dessa forma que vc está cortando, além de demorar muito, a superfície ficará toda irregular, causando problemas posteriores para a confecção do corpo.

Com certeza bertola fiquei sem entender também....

Carlosrzz escreveu:
Com certeza bertola fiquei sem entender também....

Explico (de novo): já tenho essas madeiras há algum tempo e não pretendo gastar com coisas que eu mesmo posso fazer... não faz parte dos gastos familiares (ou seja, a dona muié - - fica uma onça com qualquer centavo que gasto com isso). Então, tenho que me virar com o mínimo que tenho e, meios às escondidas, ir comprando algumas coisas... se possível, pagando em mil parcelas ou em dinheiro vivo (pra não aparecer na fatura do cartão).

Quem é motociclista também passa por isso. O cara quer incrementar a moto, mas a dona patroa não deixa. Sou motociclista e amador na arte da Luthieria... sofro duplamente

Sacou?

HSN escreveu:

Carlosrzz escreveu:
Com certeza bertola fiquei sem entender também....

Explico (de novo): já tenho essas madeiras há algum tempo e não pretendo gastar com coisas que eu mesmo posso fazer... não faz parte dos gastos familiares (ou seja, a dona muié - - fica uma onça com qualquer centavo que gasto com isso). Então, tenho que me virar com o mínimo que tenho e, meios às escondidas, ir comprando algumas coisas... se possível, pagando em mil parcelas ou em dinheiro vivo (pra não aparecer na fatura do cartão).

Quem é motociclista também passa por isso. O cara quer incrementar a moto, mas a dona patroa não deixa. Sou motociclista e amador na arte da Luthieria... sofro duplamente

Sacou?

Entendido kkkkkk

Acho que vale apena mesmo ir até uma marcenaria e pedir para passar no desengrosso. Caso contrário haja braço!!!!! rsrsrs

Pesquisei sobre o assunto... a madeireira onde comprei as madeiras a quase 1 ano e meio, cobra R$4,20 por minuto de máquina (desengrosso, plaina ou serra).
Essa peça tinha 6cm de espessura. Seria muito desperdício de madeira mandar rebaixar.

Facada!!!

Pow mano, encontra um brother aí para ajudar...  rsrsrs

Conheço um luthier aqui perto, mas ele já disse que não tem interesse em dar aulas. Mas não falou nada sobre esse tipo de ajuda.

No mínimo ta achando que você poderá ser uma ameaça pra ele no futuro. Sem saber ele, que cada um tem a sua qualidade!

Juninho Sampaio
Talvez o cara não tenha tempo mesmo...

HSN
Cara eu ainda não comecei a construir instrumentos, mas faço peças de marcenaria, tem um amigo meu que sempre peço ele pra fazer as coisas para mim quando ele tiver um tempo... Em contrapartida sempre que posso faço favores para ele, como compras na internet, etc...

Juninho Sampaio escreveu:No mínimo ta achando que você poderá ser uma ameaça pra ele no futuro. Sem saber ele, que cada um tem a sua qualidade!

Será?! Como vc mesmo disse, "cada um tem a sua qualidade". Por isso, o que me interessa é usar o maquinário e não os serviços dele.
Além da qualidade, cada um tem seu estilo e seu nicho de mercado.

Emanoel Chequetto escreveu:Juninho Sampaio
Talvez o cara não tenha tempo mesmo...

HSN
Cara eu ainda não comecei a construir instrumentos, mas faço peças de marcenaria, tem um amigo meu que sempre peço ele pra fazer as coisas para mim quando ele tiver um tempo... Em contrapartida sempre que posso faço favores para ele, como compras na internet, etc...

Uma mão lava a outra . Tenho um amigo que mexe com metalurgia. Ele fez um tensor de ação dupla para mim. Ainda não usei, mas funciona. Vou usar numa próxima guitarra que eu fizer. Eu também presto ajuda a ele a assuntos relacionados a informática.

^Cara é bem desse jeito mesmo!!!!!! Nessas horas temos que contar com os amigos!!!

Vi o vídeo da construção da tua guitarra e ficou massa!!!!! Muito bonita!!!! Parabéns!!!!

Opa! Valeu!!!

Deu um trabalho medonho, mas, consegui dividir a madeira em 2.
Como o Mauricio Bertola disse, foram muitas imperfeições... e ainda restam algumas para tirar.







Nesta aqui o serrote entrou sem um pingo de dó :

Parabéns pela iniciativa. Em meu primeiro instrumento também aplainei com lixas , serras e facas (como raspilhas) e dá um baita trabalhão.
Está ficando bacana.
Com a tupia dá para quebrar um galho fazendo um dispositivo para desengrosso e plaina.
Cuidado com esta ferramenta. Após o aperto e antes de usá-la, eu ligo e a desligo para verificar se a fresa está se soltando. O tranco da partida pode soltá-la. Umas três vezes ela estava solta, mas percebi antes de fresar a madeira. Faço isso porque uma vez escapou com ela em uso e, convenhamos, esta massa sendo expulsa a 28 mil giros é praticamente um tiro. Por sorte ela foi na direção contrária ao meu corpo.
Outro fator importante: as tupias laminadoras possuem um lado fechado e um aberto na base móvel. O lado fechado tem que ficar sempre voltado e protegendo o corpo.
Os veios da madeira exigem um sentido próprio para avanço da tupia. A grosso modo, sendo "O" o rasgo, o avanço deve ser para "cima" para que o material retirado seja expulso, saindo da área usinada. Numa posição assim ela vai bem (pode ser o lado direto do braço visto por cima), agora do outro lado ela vai com dificuldade.
Avance a tupia sempre lentamente para não correr o risco de rachar a madeira à frente. Você está usando roxinho e ela é danada para rachar ao se forçar com a tupia no sentido dos veios.

Com certeza vai ficar bacana.

emachado,
Valeu, cara! Já vi uns videos onde o pessoal usa bastante a tupia para rebaixar madeira. É um pouco trabalhoso, mas é muito menos cansativo.
Essa tupia laminadora que comprei parece que tem imã no mandril. A primeira vez que fui testar, não apertei bem a fresa e ela quase escapou. Mas me pareceu que grudou no madril... tive que fazer força para tirá-la de lá. Nas vezes seguintes, apertei bem para não correr o risco de escapar novamente... e tem funcionado.
Não usei ainda em nenhuma madeira que utilizarei no baixo... usei apenas em uma peça de prateleira que estou fazendo, em marupá. Ela corta que nem manteiga.
Acho que vou precisar de uns gabaritos... depois penso melhor nisso.

Valeu aí!

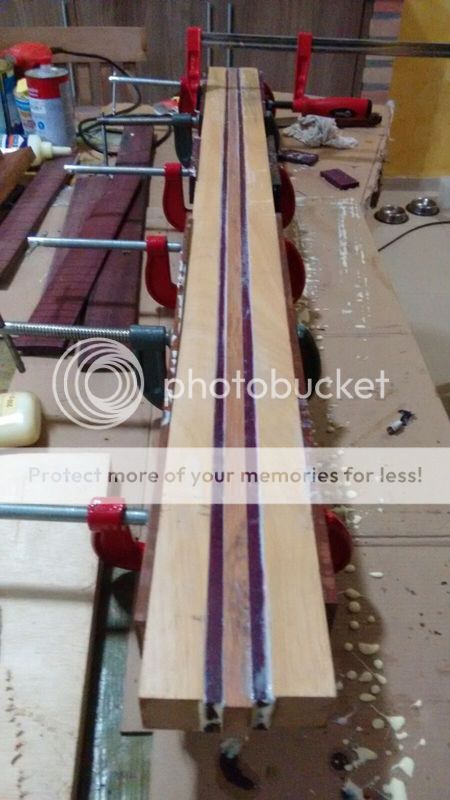

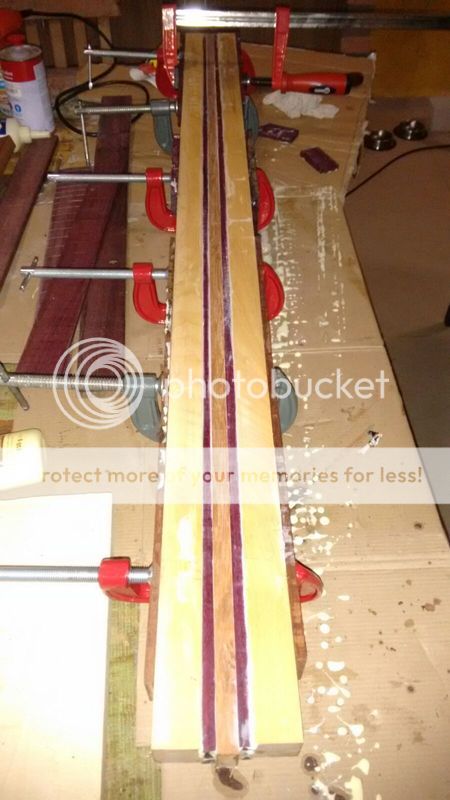

Chegaram hoje os 6 grampos que comprei (5 de 5" e 1 de 400mm)... então, não queria perder tempo!

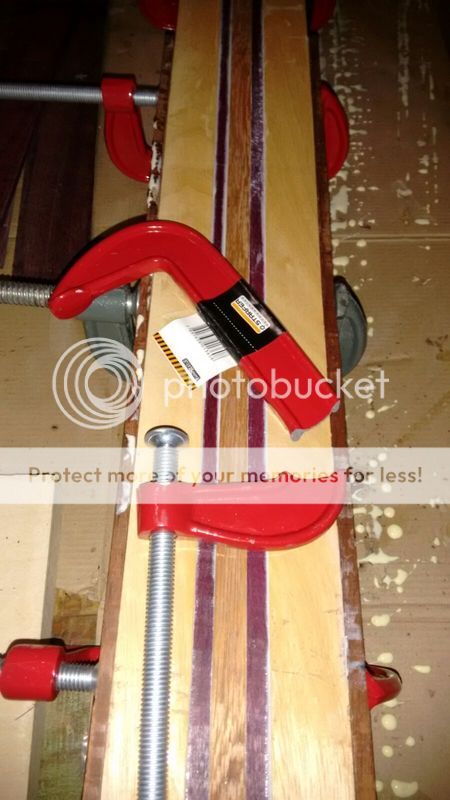

Coitado do grampo!!! Não aguentou a pressão...

Cara que trampo é esse o corpo!!!!!

E os grampos chegaram e já foram pro aperto. Me explica como como o grampo quebrou... será produto de mal construído?

E parabéns!!!

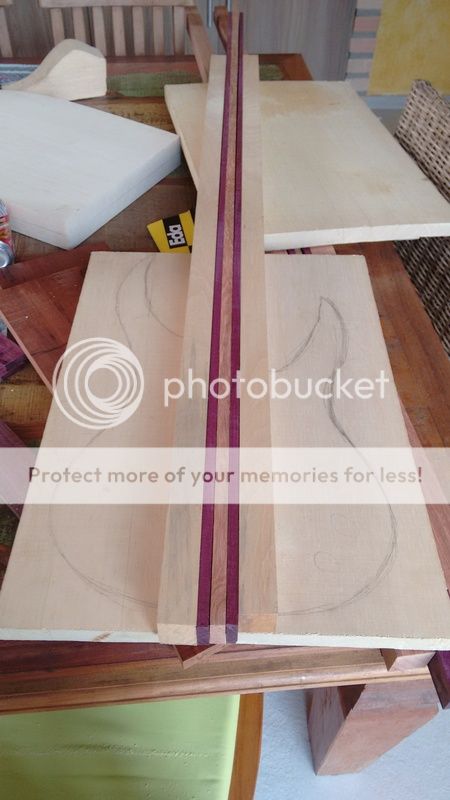

Essa peça é para o braço inteiriço.
Acho que esses grampos são de ferro fundido. São bem mais finos que o cinza.

Valeu!

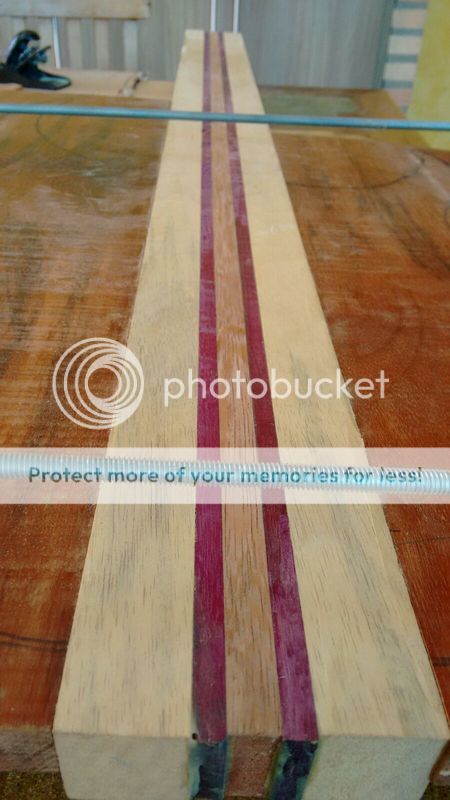

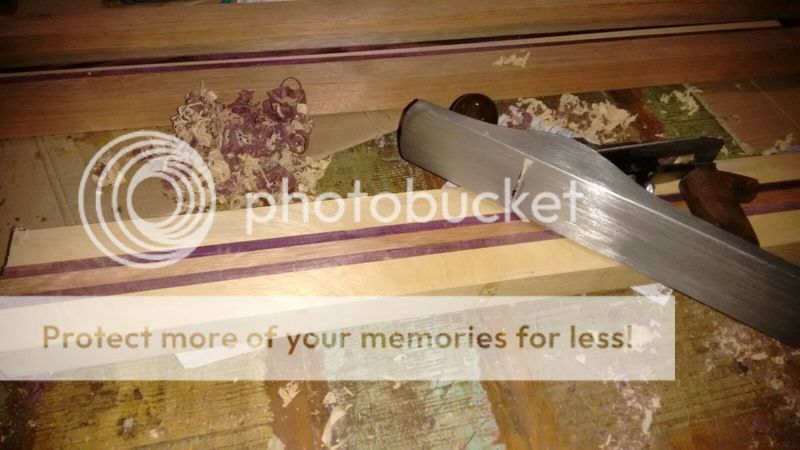

Trampo de ontem a noite: nivelamento das madeiras após a colagem.

To curioso aqui e acompanhando também!

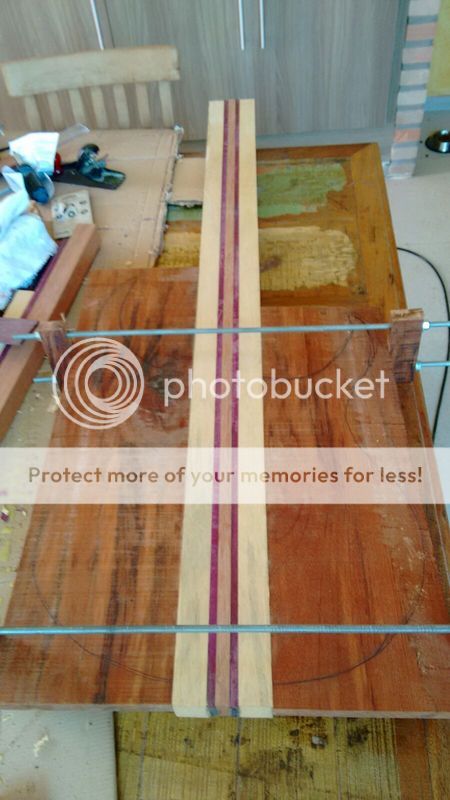

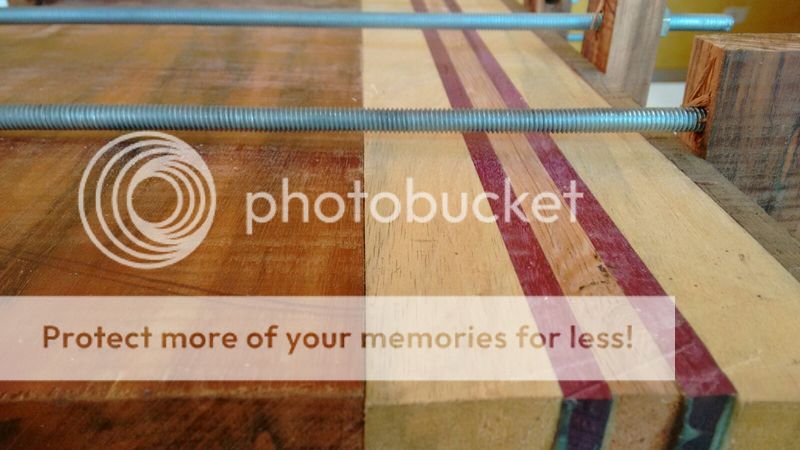

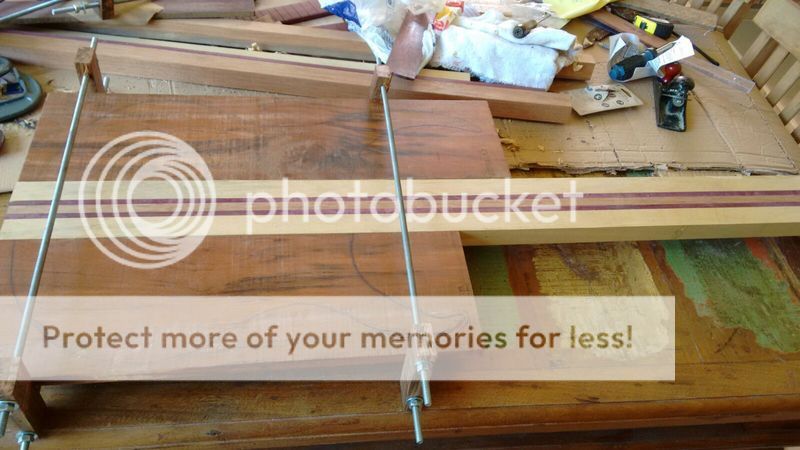

Hoje, no intervalo do almoço, montei meus "apertadores" e testei (sem colar) para ver se ficava bom... e ficou.
Deu pra ver que preciso aplainar mais um pouco a lateral da muiracatiara (tampo).





Mesmo apertando até a madeira piar, não encostou totalmente. Terei que aplainar mais.

Bacana o projeto...acompanhando!!!

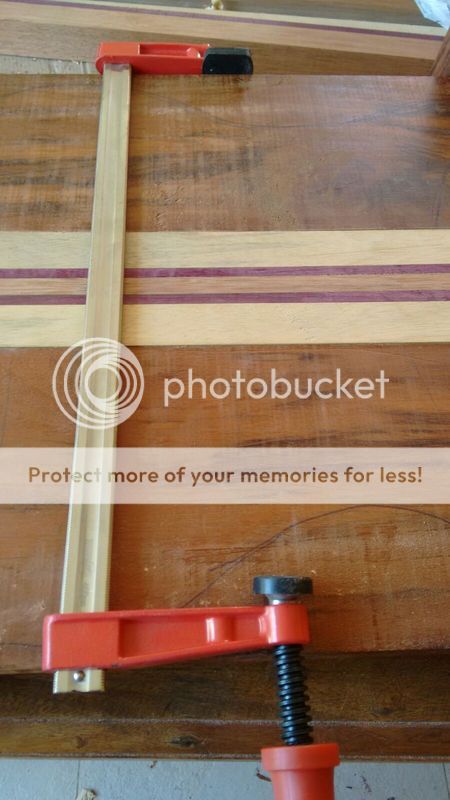

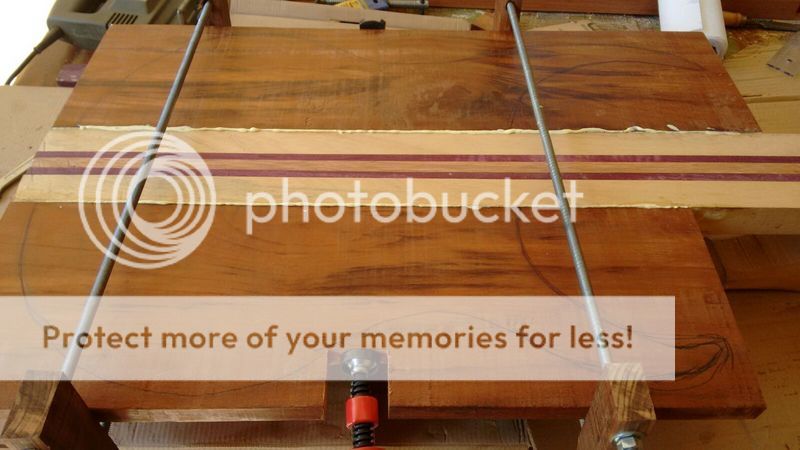

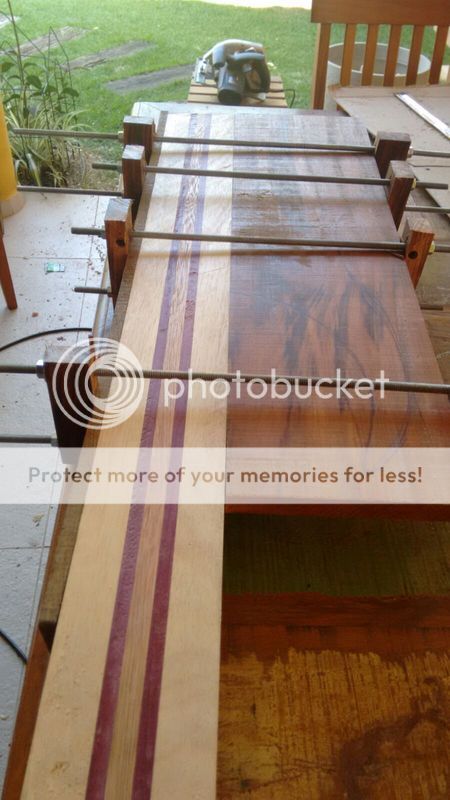

Hoje fiz mais uns testes com os grampos:

PS: Favor desconsiderar o rabisco na madeira... não pensava em fazer o braço inteiriço quando fiz o desenho.







Terei que abrir uma entrada na madeira para esse grampo entrar em ação:

^Legal!!!!

Hoje de manhã:

Tive que abrir a cavidade para encaixar o grampo.


Próxima fase é trabalhar na peça que vai ao fundo, para encaixar embaixo desta. Espero que dê certo e não seja muito trabalhoso.

Estou com a ligeira impressão que o corpo está largo demais, no que resultará um instrumento grande, desconfortável e "desequilibrado" esteticamente falando. Depois de colado, verifique isso... Um bom método é comparar com as proporções de outros baixos.

Mauricio Luiz Bertola,

Como eu havia postado mais acima: "PS: Favor desconsiderar o rabisco na madeira... não pensava em fazer o braço inteiriço quando fiz o desenho."... ou seja, não é esse desenho aí.

Só para vc ter uma ideia, o grampo do meio é de 40cm... a largura do corpo, normalmente, gira em torno dos 30cm. Certo?

HSN escreveu:Mauricio Luiz Bertola,

Como eu havia postado mais acima: "PS: Favor desconsiderar o rabisco na madeira... não pensava em fazer o braço inteiriço quando fiz o desenho."... ou seja, não é esse desenho aí.

Só para vc ter uma ideia, o grampo do meio é de 40cm... a largura do corpo, normalmente, gira em torno dos 30cm. Certo?

Não ví seu comentário acima...

Normal... tb costumo passar batido nos textos. Só vejo as fotos.

Hoje eu fiz só isso:

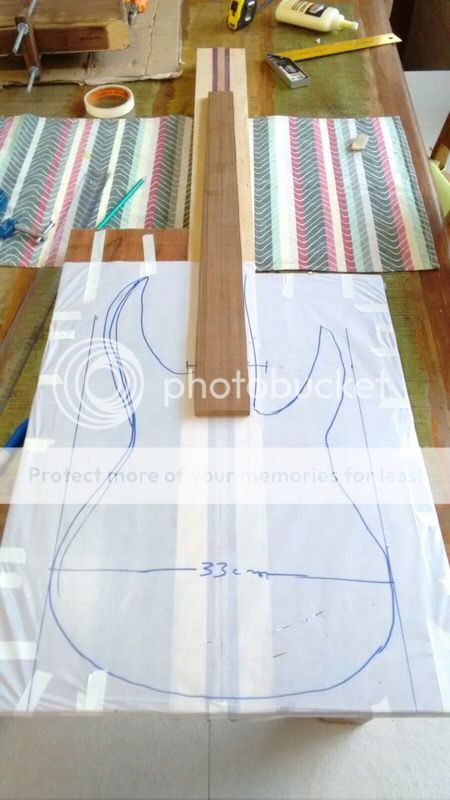

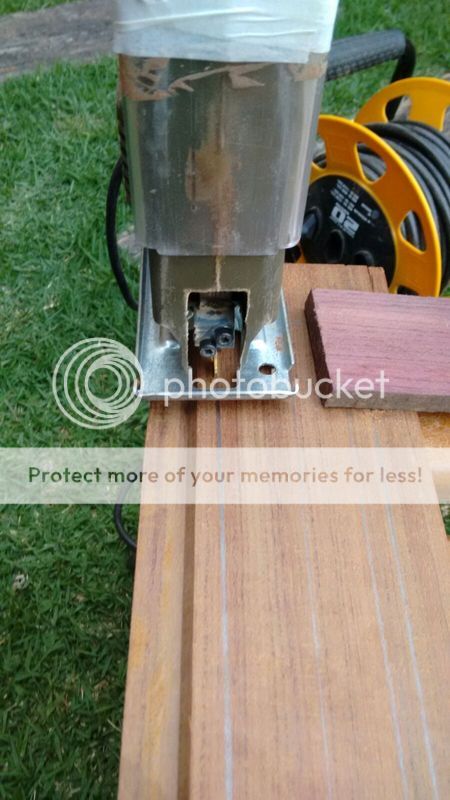

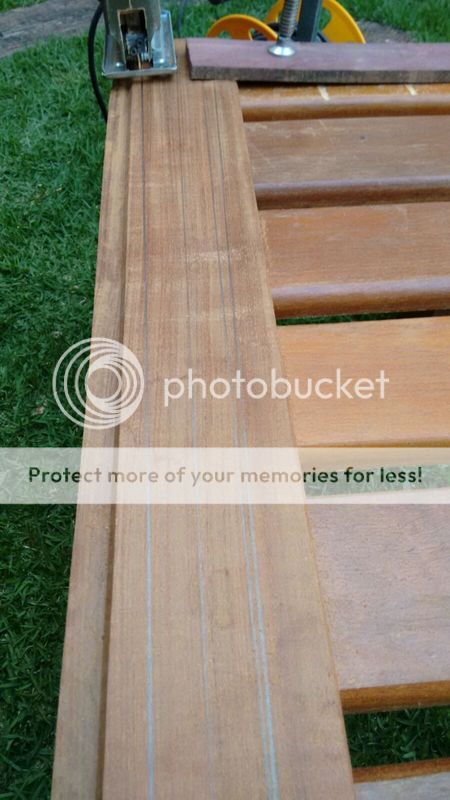

Marquei e cortei a escala (ipê).

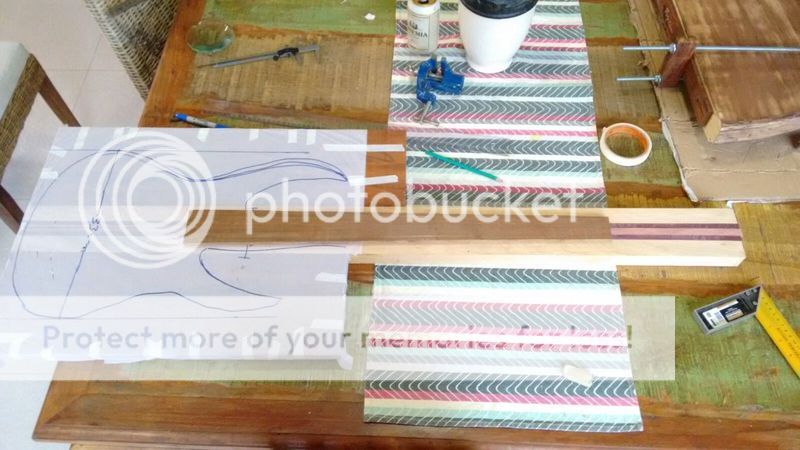

Transferi o desenho que tinha feito na marupá para o papel seda e colei aí... agora, não sei exatamente como vou transferir para o corpo, para serrar. Aproveitei para ver como vai ficar a escala.




Desenho feito a mão é assim mesmo: todo torto...

Aprimore o desenho e transfira-o com carbono ou stencil. Depois, passe lápis por cima, já que estes recursos deixam apenas uma marca tênue.
Neste ponto, é importante ter uma linha de centro que servirá para posicionar a escala e o desenho.
Atenção com o comprimento da escala e posicionamento da ponte antes cortar o corpo.
Com uma régua ou barbante já dá para checar a altura possível para as cordas e caps. Se a ponte que optou estiver ainda muito alta, você pode:
1- rebaixar o neckthrough na área do corpo, mas reduz a espessura.
2- angular o braço e escala.
Este teste de posicionamento é importantíssimo, pois caso haja problemas não terá como ser "consertado" depois, a não ser com muito mais trabalho.
Gostei da combinação de madeiras, está ficando bacana.

Tenha muita atenção aos angulos, e, mais tarde ao posicionamento da ponte.
