Circuito Ativo-preamp-TBM1 e 2 Empty Circuito Ativo-preamp-TBM1 e 2

Mensagem por Ronyldo D`Santos Luthier Qua Out 14, 2020 4:09 pm

Salve parentes dos graves...Estou abrindo esse tópico em resposta ao amigo Cantão que perguntou sobre o pré que usei na reforma do RBX375 do outro tópico:https://www.contrabaixobr.com/t43303-reforma-do-yamaha-rbx375

Antes de tudo; preciso alertar sobre alguns assuntos:
1-Não sou eletrônico, nem tenho formação na área; tudo que sei e aprendi é fruto do aprendizado e pesquisa feitas por mim, não espere respostas altamente técnicas ou com profundo embasamento.
2-Tudo que foi feito e resultado de tentativa e erro; fazendo testes e analisando os resultados.

O primeiro pré que fiz foi um clone do Elite II, sem muito sucesso(tava aprendendo)após analisar bem o esquemático, resolvi os erros cometidos, entender como funcionava tudo. Achei o esquemático do circuito Fender de 3 bandas usados nos baixos de meados da década de 90. Fiz o clone desse pré usando o programa Eagle da CadSoft e Render no Pov-Ray, pra ter uma noção de como ficaria.

Circuito Ativo-preamp-TBM1 e 2 Tnbm11

Circuito Ativo-preamp-TBM1 e 2 Tbm_fe11

Esse circuito Fender tem as seguintes especificações:
TREB:+/-14dB @ 8kHz
MID:+/-10~12dB @ 600Hz
BASS:+/-14dB @ 40Hz

Circuito original
Circuito Ativo-preamp-TBM1 e 2 Fender11

Circuito clone
Circuito Ativo-preamp-TBM1 e 2 20201011

Circuito Ativo-preamp-TBM1 e 2 20201012

Nesse pré foi mais tranquilo, deu certo de primeira e logo fiz versão 2 com ganho maior, acrescentando mais alguns componentes.
TBM2
TREB:+/-18dB @ 8kHz
MID: +/-12dB @ 600Hz fvoi
BASS:+/-18dB @ 40Hz
Circuito Ativo-preamp-TBM1 e 2 20200911

O resultado do TBM-1 me agradou, claro que mudei valores de alguns componentes, ainda vou marcar com dono do RBX375, pra gente fazer um som melhor do que outro tópico, que foi bem rápido e superficial, usando um cubo Hot Drive HD22 da Warm Music... Embarassed Very Happy ....Imagine quando usar um amp a altura.up

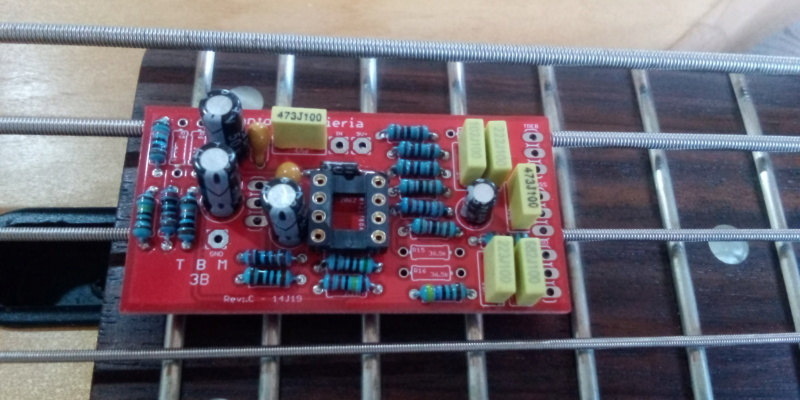

Mais fotos:
Circuito Ativo-preamp-TBM1 e 2 20200912

Circuito Ativo-preamp-TBM1 e 2 20201013

Com base em tudo que aprendi, estou desenvolvendo o terceiro pré, bem diferentes dos dois, com dois módulos,  onde um fica exclusivo pro médio, podendo acrescentar mais frequências e ainda poder ativar ou desativar os médios, mantendo apenas agudo e grave...(mas isso fica pra outro tópico).up
Ronyldo D`Santos Luthier
Ronyldo D`Santos Luthier
Membro

Mensagens : 447
Localização : Por enquanto TERRA

jcsk8 gosta desta mensagem

Ir para o topo Ir para baixo

Circuito Ativo-preamp-TBM1 e 2 Empty Re: Circuito Ativo-preamp-TBM1 e 2

Mensagem por patriciofernandes Qua Out 14, 2020 5:15 pm

Massa demais Ronyldo!!
patriciofernandes
patriciofernandes
Membro

Mensagens : 1113
Localização : Campina Grande - PB

fheliojr e Ronyldo D`Santos Luthier gostam desta mensagem

Ir para o topo Ir para baixo

Circuito Ativo-preamp-TBM1 e 2 Empty Re: Circuito Ativo-preamp-TBM1 e 2

Mensagem por Ronyldo D`Santos Luthier Qui Out 15, 2020 7:37 am

patriciofernandes escreveu:Massa demais Ronyldo!!

Valeu Patricio.up Resultado de anos de pesquisa e estudo. E sempre busco criar e inovar, acredito que o próximo pré vá superar minhas expectativas.

Previa do pré.
Circuito Ativo-preamp-TBM1 e 2 Sw-sl310


Última edição por Ronyldo D`Santos Luthier em Qui Out 15, 2020 11:52 am, editado 1 vez(es) (Motivo da edição : mais detalhes)
Ronyldo D`Santos Luthier
Ronyldo D`Santos Luthier
Membro

Mensagens : 447
Localização : Por enquanto TERRA

Ir para o topo Ir para baixo

Circuito Ativo-preamp-TBM1 e 2 Empty Re: Circuito Ativo-preamp-TBM1 e 2

Mensagem por Cantão Qui Out 15, 2020 3:56 pm

Valeu Ronyldo , excelente tópico , quando puder poste o áudio dos testes pra gente sentir a vibe deles , grande abraço.
Cantão
Cantão
Moderador

Mensagens : 21973
Localização : Bauru

fheliojr gosta desta mensagem

Ir para o topo Ir para baixo

Circuito Ativo-preamp-TBM1 e 2 Empty Re: Circuito Ativo-preamp-TBM1 e 2

Mensagem por allexcosta Qui Out 15, 2020 4:47 pm

Parabéns, Ronyldo!!!
allexcosta
allexcosta
Administrador

Mensagens : 54835
Localização : Terra

Ir para o topo Ir para baixo

Circuito Ativo-preamp-TBM1 e 2 Empty Re: Circuito Ativo-preamp-TBM1 e 2

Mensagem por Mauricio Luiz Bertola Qui Out 15, 2020 4:55 pm

Excelente Ronyldo!
Mauricio Luiz Bertola
Mauricio Luiz Bertola
FCBR-CT
FCBR-CT

Mensagens : 16619
Localização : Niterói, RJ

Ir para o topo Ir para baixo

Circuito Ativo-preamp-TBM1 e 2 Empty Re: Circuito Ativo-preamp-TBM1 e 2

Mensagem por Ronyldo D`Santos Luthier Sex Out 16, 2020 2:59 pm

Cantão escreveu:Valeu Ronyldo , excelente tópico , quando puder poste o áudio dos testes pra gente sentir a vibe deles , grande abraço.

Assim, que for possível, estou no meio do processo do baixo Single Cut, até fim do mês devo concluir, e fazer uns reviews com ele e o protótipo do Fanned que o cliente não pode finalizar(por problemas pessoais).up
Ronyldo D`Santos Luthier
Ronyldo D`Santos Luthier
Membro

Mensagens : 447
Localização : Por enquanto TERRA

Ir para o topo Ir para baixo

Circuito Ativo-preamp-TBM1 e 2 Empty Re: Circuito Ativo-preamp-TBM1 e 2

Mensagem por Ronyldo D`Santos Luthier Sex Out 16, 2020 3:05 pm

allexcosta escreveu:Parabéns, Ronyldo!!!

Mauricio Luiz Bertola escreveu:Excelente Ronyldo!

Valeu amigos, aguardem mais novidades...as coisas estão se encaminhando, meio devagar...mas sempre!! Very Happy
Ronyldo D`Santos Luthier
Ronyldo D`Santos Luthier
Membro

Mensagens : 447
Localização : Por enquanto TERRA

fheliojr gosta desta mensagem

Ir para o topo Ir para baixo

Circuito Ativo-preamp-TBM1 e 2 Empty Re: Circuito Ativo-preamp-TBM1 e 2

Mensagem por fheliojr Dom Out 18, 2020 3:00 pm

^^ Fico feliz em saber isso, Ronyldo!!!!

Parabéns por este trabalho!!! Torço para que tudo dê certo!!

claps claps claps
fheliojr
fheliojr
Membro

Mensagens : 11950
Localização : Fortaleza-CE

Ir para o topo Ir para baixo

Circuito Ativo-preamp-TBM1 e 2 Empty Re: Circuito Ativo-preamp-TBM1 e 2

Mensagem por fheliojr Dom Mar 07, 2021 5:25 pm

Tudo bem, Ronyldo?
Como está o desenvolvimento do TBM3?
fheliojr
fheliojr
Membro

Mensagens : 11950
Localização : Fortaleza-CE

Ir para o topo Ir para baixo

Circuito Ativo-preamp-TBM1 e 2 Empty Re: Circuito Ativo-preamp-TBM1 e 2

Mensagem por Ronyldo D`Santos Luthier Seg Mar 08, 2021 7:41 pm

fheliojr escreveu:Tudo bem, Ronyldo?
Como está o desenvolvimento do TBM3?

Sim, amigão, fugindo do covid, esse momento que vivemos tem atrapalhado muito as finanças, só falta a compra dos lotes de componentes, e refiz o layout do TBM1 pra usar no Control plate do Jazz Bass, os potenciômetros ficarão direto no circuito, facilitando a instalação e simplificando a fiação.up
Ronyldo D`Santos Luthier
Ronyldo D`Santos Luthier
Membro

Mensagens : 447
Localização : Por enquanto TERRA

fheliojr gosta desta mensagem

Ir para o topo Ir para baixo

Circuito Ativo-preamp-TBM1 e 2 Empty Re: Circuito Ativo-preamp-TBM1 e 2

Mensagem por fheliojr Dom Mar 14, 2021 2:57 pm

^Boa!!!

claps claps
fheliojr
fheliojr
Membro

Mensagens : 11950
Localização : Fortaleza-CE

Ir para o topo Ir para baixo

Circuito Ativo-preamp-TBM1 e 2 Empty Re: Circuito Ativo-preamp-TBM1 e 2

Mensagem por jdalbosco Qua maio 04, 2022 4:14 pm

Parabéns!!!!!
