carlosprofort escreveu:

leandroxyz escreveu:essa solda de um fio adicional de aterramento é sempre um misterio pra mim, qual potenciometro tem q pegar e qual lado do pot .... tenho um SX e preciso blindar ele.

Então, soldei errado na primeira vez, como mostro na foto 6, mas o correto é o pot que fica ao lado do jack. mas com o multímetro ficou fácil identificar.

No TONE ?

^SIM

no fio que vai pro captador da ponte pelo que entendi.

Pessoal, boa tarde.

Sou novo no FORUM, e gostaria de saber se teria como colcoar novamente o passo a passo pra blindar o bass.

tenho um CORT action bass V com um cirquito ativo e caps jazz kent armstrong e uma chave ativo e passivo, ele ja chia por conta propria, porem quando eu coloco ela em ATIVO e aumento o agudo, o chiadopiora...

Mutley escreveu:Pessoal, boa tarde.

Sou novo no FORUM, e gostaria de saber se teria como colcoar novamente o passo a passo pra blindar o bass.

tenho um CORT action bass V com um cirquito ativo e caps jazz kent armstrong e uma chave ativo e passivo, ele ja chia por conta propria, porem quando eu coloco ela em ATIVO e aumento o agudo, o chiadopiora...

Amigo, não é necessário colocar nada novamente, basta ler o tópico inteiro.

Blindei meu Fender Deluxe que tava com muito chiado, resolveu 95%!!, ficou apenas um residuo com o agudo totalmente aberto.

Só esqueci de tirar fotos....

To vendo que a galera ta soldando o terra na blindagem, não é necessario, basta descascar o terra uns 2 cm, "descabelar o fio", e colar com outro pedaço da fita por cima da blindagem existente. Pelo menos aqui funcionou.

carlosprofort escreveu:

leandroxyz escreveu:essa solda de um fio adicional de aterramento é sempre um misterio pra mim, qual potenciometro tem q pegar e qual lado do pot .... tenho um SX e preciso blindar ele.

Então, soldei errado na primeira vez, como mostro na foto 6, mas o correto é o pot que fica ao lado do jack. mas com o multímetro ficou fácil identificar.

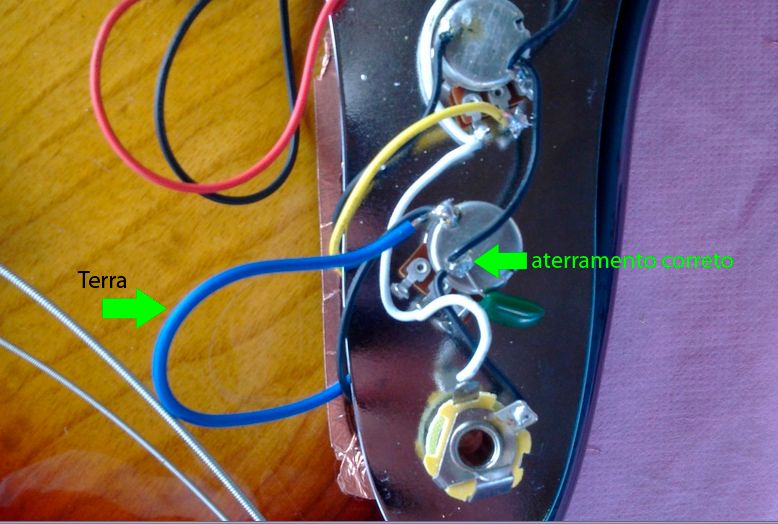

o correto entao CARLOS é conforme a imagem que editei abaixo ???

^ Correto Leandro!!!

po................................ pessoal consegui aqui, meu strinbergao PJ ficou com um baita som, coloquei nele na ponte um J do meu SX e o precision malagoli, blindado ainda curti pra caramba .... agradeço muito ao forum pela ajuda ... obrigado

Pessoal,
já vi falarem aqui sobre trocar o fio dos captadores por fio coaxial. O problema é que nem todos os caps tem os contatos dos fios expostos ou nem sempre se tem a coragem de se fazer essa alteração. Então pensei numa solução que pode ser facilmente revertida.
Recebi hoje meu captador novo e comecei a trabalhar minha ideia. Ainda não testei o resultado mas já quis postar aqui pra começar a discussão sobre a melhor forma de desenvolver essa ideia. Isso, claro, caso alguém se interesse.
Bom vamos lá:

1° Peguei um fio emborrachado, tirei os fiozinhos de cobre e fiquei só com o isolamento. "Escorreguei" esse isolamento por cima dos fios originais (preto e branco) do captador. Ficou assim:


2° Peguei um pedaço de cabo coaxial de antena/tv a cabo, tirei o interior e o isolamento, ficando só com a malha metálica. Esta malha:


3° Coloquei essa malha por cima dos fios revestidos e prendi as extremidades da malha com tudo termo retrátil. Adicionei um fio no fim da malha e liguei este ao fio preto original do captador (terra)


finalizando:



Por enquanto fiz só isso... no fim de semana faço a instalação e vou ver se tem ruído. O problema é que não vou poder comparar esse captador quanto ao nível de ruído (hum de 60 Hz) antes e depois dessa alteração. Porém o captador anterior que eu usava tinha um ruído insuportável.
Ou seja, to escrevendo tudo isso aqui, mas não sei se funciona porque ainda não testei e depois que eu testar vou continuar sem saber se isso é útil.
Bom, minha ideia era lançar a ideia...
Abraços,

cK

Pessoal, aproveitando este tôpico, vocês poderiam me tirar uma duvida...
Eu tenho um jazz bass mexicano e um squier comprado aqui no brasil.
o mexicano, nunca foi mexido, ou seja trocado pickups, parte eletrica e etc...
Já o squier eu já troquei as pickups. ponte só não a parte eletrica.
O mexicano nunca se quer deu qualquer chiado mas o squier mesmo antes de mexer
sempre acusou aquele chiado qdo tiro a mão das cordas.
e continua a chiar.
A parte eletrica do squier está ok, com terra conectado a ponte.
Será que trocando a parte eletrica resolveria...ou só blindando mesmo ???

Ola amigo, pelo seu comentario só está faltando blindar o Squier e ser feliz...

Cristiano escreveu:Identifiquei o aterramento e os ground loops

Aproveitou para eliminar esses ground loops? O control plate já faz essa função...
Desculpa, mas não ficou claro pra mim se esses loops ficaram ou se foram.

Fiz em 2009 e ficou uma bosta, arranquei tudo e mandei no luthier.
Comprei outro baixo esse ano e refiz esse tutorial ontem.
O resultado ficou f*** o som está limpíssimo, nem preciso mais de noise gate.
Valeu, Motta!

olá, fazer a blindagem com borracha em spray da mesma ou não resolve? obrigado

Não, a blindagem descrita neste tutorial é para fazer a chamada "Gaiola de Faraday", para criar um campo elétrico nulo, silenciando os chiados.

Eu ainda tenho minhas dúvidas quanto a essa nomenclatura. Uma gaiola de Faraday mantém o "objeto protegido" totalmente envolto, mas nas blindagens de baixos e guitarras uma parte do captador fica exposta. Falta um lado da gaiola.

Imagina o tiozinho com a cabeça pra fora...

^ há, tb, blindagem de bobinas de captadores.

^Sim sim, nesse caso eu concordo

^ no geral, qnd tenho q blindar um instrumento, peço p/ o devido luthier, tb, fazer o mesmo com os caps daquele.

Pessoal, é o seguinte.

Após ler e reler o tópico de blindagem várias vezes fui fazer a blindagem do meu SX que por sinal chia muito.

Obs.: Ele é novo. Comprei nesse ano de 2014.

Após retirar os caps e o control plate, colei a fita de cobre nas cavidades e tudo mais. Somente com a fita de cobre o chiado diminuiu.

Na hora de soldar os terras verifiquei algo estranho: o fio terra (um fio preto) que se não me engano é ligado na ponte está soldado a estrutura do captador do meio, sendo que no topico de blindagem ví que quase todos os SX tem esse fio ligado ao cap que fica do lado do jack.

Será que é um erro de fábrica?

Estou pensando em retirar ele do cap do meio e soldar no cap que fica do lado do jack. O que vocês recomendam???

Desde já agradeço?).

Perdoem se é repetição de pergunta: O problema de blindagem normalmente se evidencia quando abrimos mais o botão de ganho nos SX, correto? A medida que vou aumentando o ganho o barulho vai ficando insuportável, dai antes de meter mão queria só ter a certeza mesmo do problema, visto que comprei o bass na loja a 10 dias.

Obrigado!

allexcosta escreveu:

Geo Nascimento escreveu:Perdoem se é repetição de pergunta: O problema de blindagem normalmente se evidencia quando abrimos mais o botão de ganho nos SX, correto?

É claro, pois você está dando volume em todo o sinal que vem, inclusive o ruído.

Se tem certeza que não são outros fatores, leve o baixo na loja e peça pra trocarem por outro. Mais prático.

Eu vou dá uma chegada na loja hoje e explicar, fiquei com algumas dúvidas pois o ruído é muito alto mesmo.

Mais uma vez, obrigado!!!

Geo Nascimento escreveu:

allexcosta escreveu:

Geo Nascimento escreveu:Perdoem se é repetição de pergunta: O problema de blindagem normalmente se evidencia quando abrimos mais o botão de ganho nos SX, correto?

É claro, pois você está dando volume em todo o sinal que vem, inclusive o ruído.

Se tem certeza que não são outros fatores, leve o baixo na loja e peça pra trocarem por outro. Mais prático.

Eu vou dá uma chegada na loja hoje e explicar, fiquei com algumas dúvidas pois o ruído é muito alto mesmo.

Mais uma vez, obrigado!!!

Então amigos,

Após confirmação de que a blindagem do baixo não perderia a garantia do produto, essa noite parti para a batalha, rs. Forrei tudo direitinho com a fita de cobre, mas na hora de usar o ferro de solda o mesmo deu defeito, isso já umas duas da manhã. rs - Lembrei que um amigo ao invés da solda usou a própria fita para prender o fio e fiz o mesmo, detalhe que meu sx é tem dois compartimentos, diferente do sx do título do tópico. Fiz tudo direitinho, ligando o compartimento do captador com os do potenciômetros, montei o baixo direitinho e.... O barulho ainda mais alto! rsrs - Será que o fato de n ter usado a solda interferiu tanto assim no aterramento? Detalhe que agora qdo eu toco no acabamento de metal do potenciômetro o barulho para. Que saga essa viu! rsrs

allexcosta escreveu:Faça de novo, com solda.

Ok Alex, farei hoje a noite amanhã posto aqui o resultado! Obrigado!

galera me ajuda ai, não sei se já comentaram essa situação em algum post anterior mas são tantos que é difícil ler todos rsrsrsrss, mas o negocio é o seguinte: o Motta lançou isso tb em vídeo e foi isso q me inspirou em blindar o meu SX, segui todos os passos descritos mas aproveitei e tb troquei meus pots (Gotoh) e troquei a fiação,de inicio achei q ficou perfeito pois na hora o ruído tinha sumido em 100% (apesar de saber q nunca acaba no total) mas aconteceu que na hora de tocar eu encostei no metal do captador e ai sim aconteceu a maior chieira, alguém poderia me dizer o pq e como posso concertar isso. Obrigado galera!!!!!

Geo Nascimento escreveu:

allexcosta escreveu:Faça de novo, com solda.

Ok Alex, farei hoje a noite amanhã posto aqui o resultado! Obrigado!

Solda refeita, e o barulho praticamente zerou.

Obrigado a todos pela ajuda!!

Boa noite, gostaria de uma ajuda, fiz o aterramento como no indicado por aqui, troquei a fiação pois o de fabrica são vários "jumpers" soldados um no outro. Usei um fio contínuo em cada lado do circuito, mas quando liguei meu sx o capitador da ponte ficou mudo e quando o abro 100% ele "desliga o do braço! O que devo fazer?

Consegui achar o que fiz de errado. Liguei um dos fios do captador no potenciômetro do tone. Aqui vão as fotos do sx, só esqueci de tirar a foto do compartimento do circuito, mas ficou ótimo, nada do barulho chato que tinha antes. Aproveitei e fiz no meu modelo musicman. Como diz um amigo meu: " agora pode louvar a Jesus!"     rsrsrsrsr



https://2img.net/h/s29.postimg.cc/i0xyp2jiv/DSCN0400.jpg


https://2img.net/h/s2.postimg.cc/cma3uf06h/DSCN0401.jpg



https://2img.net/h/s8.postimg.cc/uv0o1ogut/DSCN0402.jpg

Olá amigos,
fiz a blindagem do meu baixo com a fita de cobre, deem uma olhada, não esta com nenhum ruido.

uma dúvida. Deve ser blindado a parte interna de ferro que fica os botões?

https://2img.net/r/ihimg/a/img853/5928/gixm.jpg

Também vou partir pra blindagem e ver se posso usar meu captador J, que eu já tinha desistido por causa do ruído.
Comprei um rolo de 30 metros, na China. Paguei R$ 17,00 no boleto, frete grátis e chegou em 3 semanas...

Essa parte de "30 metros de fita de cobre por 17 pilas com frete incluso" muito me interessa!!!!

Foi no "alibaba" da vida?

cK escreveu:Também vou partir pra blindagem e ver se posso usar meu captador J, que eu já tinha desistido por causa do ruído.
Comprei um rolo de 30 metros, na China. Paguei R$ 17,00 no boleto, frete grátis e chegou em 3 semanas...

Também quero o link!

Não sei se posso colocar o link, mas foi no Aliexpress.
Eu tive sorte de receber em apenas 3 semanas, porque normalmente demora mais.

Bom, vou colocar o link:
http://www.aliexpress.com/item/1-ROLL-15mm-30M-Copper-Foil-EMI-Shielding-Mask-Conductive-Adhesive-Tape/1925778697.html

Link é liberado! Até se for link para o FCC!!!

Valeu CK!

Beleza então!
Como eu comprei uma fita estreita (15mm), tive de usar vários pedaços pequenos. Fazendo teste com o multímetro, em pontos extremos da blindagem, percebi que tem boa condutividade. A princípio não vou colocar pontos de solda pra ligar os vários pedaços da fita. Apenas colei sempre sobrepondo uma na outra; e o adesivo é bem forte.

CK, melhor repensar sobre as soldas, o adesivo com o tempo pode se tornar isolante comprometendo a blindagem.

Eu faria os pontos de solda para evitar problemas a longo prazo.

Obrigado pelo conselho, GeTorres. Eu não havia pensado nisso.
Vou fazer!

Blindei meu precision. Mas quando coloco a mão nas cordas ou qualquer parte metalica do baixo faz um ruído absurdo. Alguma ideia do por que?

Breno_Barnabe escreveu:Blindei meu precision. Mas quando coloco a mão nas cordas ou qualquer parte metalica do baixo faz um ruído absurdo. Alguma ideia do por que?

Verifica também se não inverteu o hot com o ground (fase e terra). Ainda mais se o ruido for igual àquele quando encostamos na ponta do plug desconectado.

Boa tarde moçada, desculpe se a pergunta parecer idiota, mas sou leigo total: Precisa blindar tambem o compartimento da bateria, que fica em outro local separado do circuito?? Obrigado...

Usar um cabo balanceado tambem pode ajudar muito.
uma vez que um dos fios do balanced é terra e se conecta no monitor.

Wilton César escreveu:Boa tarde moçada, desculpe se a pergunta parecer idiota, mas sou leigo total: Precisa blindar tambem o compartimento da bateria, que fica em outro local separado do circuito?? Obrigado...

Não.

Pessoal, qual o nome desse cabo blindado (malhado) e qual a medida do mesmo (diametro/bitola)?

Preciso fazer alguma coisa pra soldar o neutro na malha? Ou a malha ja vem com o fio?

Abraço.

Pessoal, comprei dois cabos malhados diferentes, mas não estou certo se funcionará.

Um deles (o branco) parece ter mais malha, porem com o fio do meio muito fino o outro (preto) parece ser mais grosso no meio, porém menos malha.

Eu vi algumas fotos nos posts acima de cabos mais grossos e com muita malha, será que faz diferença? Caso sim, vou procurar um cabo coaxial mesmo com bastante malha ou então um igual ao preto que comprei de bitola maior.

Qual a opinião dos mais experientes?

Segue as fotos:



Valeu.

Qualquer um dos dois funcionará, eu entendo ser melhor você observar a espessura do cabo em função do furo no corpo, se ele for muito largo e se for necessário passar dois pelo mesmo furo, pode ser que você tenha problemas.
