Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Seg Jul 21, 2014 6:43 pm

Comprei hoje o captador Quarter Tone da Malagoli CustomShop.

Vem ai um Precision azul bebê.

https://seguro.captadores.com.br/loja/produto-34302-1669-quarter_tone_p_precision_4_cordas
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Paulo Penna Seg Jul 21, 2014 8:21 pm

emachado, é só comprar o sonic blue do cadilac 56.
Paulo Penna
Paulo Penna
Membro

Mensagens : 3994
Localização : BH

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Sáb Jul 26, 2014 8:47 pm

Hoje foi um tipico exemplo de quando não trabalhar em lutheria.
Às vezes, quando estão em pauta pressa e agenda cheia, o melhor é nem começar.
Depois de um dia todo na casa dos meus pais que chegaram de viagem e me recuperando duma pneumonia que está quase virando gripe, pensei: "adianto ou não adianto o serviço de amanhã?" Afinal, era só tupiar as bordas para acertar o binding...

Resultado: falta de atenção!

Deixei a chave mal encaixada e espanei o eixo da tupia onde há os rebaixos para a chave de 9mm; deu um trabalhão para tirar a pinça copiadora que estava presa.
Fui então para a de coluna. Bem, me distrai e ao retirar a tupia da lateral, ainda com ela desacelerando, encostou na lateral perto da chave e fez um belo buraco.
Quase perco todo serviço de corpo, mas será possível recuperar colando um enchimento na mesma madeira (mogno) e acabando os cantos com massa de madeira, apesar de ter ficado bem justo.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1479

Depois, com mais concentração e calma, conseguirei acertar este erro crasso.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Dom Jul 27, 2014 1:53 pm

Putz que azar ein!
A pior coisa quando acontece esse tipo de coisa é que você pensa, poderia ter feito isso depois com calma... mas é assim mesmo.

Mas Evandro, na foto não percebi onde aconteceu o problema.
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Dom Jul 27, 2014 4:37 pm

Siodoni, é ali onde está aquele taco de madeira próximo à cavidade da chave. É que na foto eu já tinha usinado o buraco e colado um pedaço de mogno.
Agora terei que refazer o shape neste ponto, usando faca, grosa e lixa.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Ter Jul 29, 2014 10:05 pm

Bem, trabalho chato com stress significa que volto pra casa mais afim ainda de fazer meus instrumentos.
Hoje, me refiz...

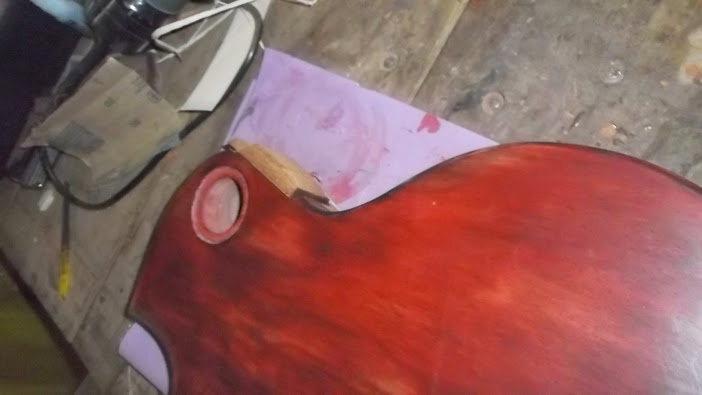

O enxerto para o buraco que fiz de bobeira com a tupia ficou muito bom. Nem vai precisar preencher os cantos com massa de madeira, pois ficou bem justo.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1483

Finalizei todas as etapas pré colagem, ou seja, acertei finalmente os bindings.
Isto foi um baita trampo. Se eu tivesse optado por PVC ao invés de laminados de madeira também seria trabalhoso, mas muito menos.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1484

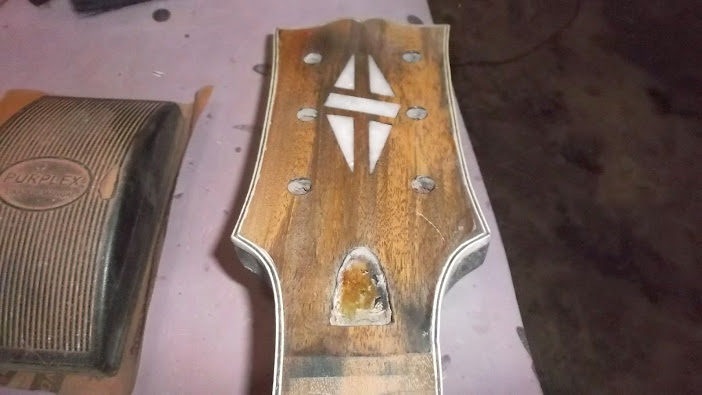

Para o headstock tive que dobrar novamente as lâminas úmidas no ferro de solda. Gostei bastante do resultado.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1486

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1487

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1488

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1489
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Sáb Ago 02, 2014 1:57 pm

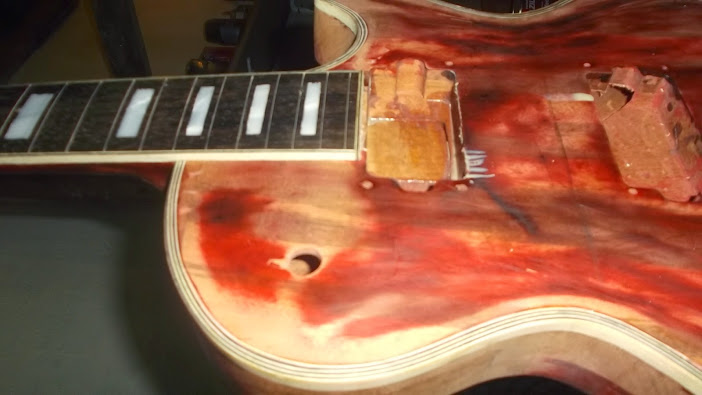

Finalmente, a colagem do braço.
Optei por colar a escala junto com a junção ao corpo e não antes desta como é mais comum.
Desta vez usei borracha (3 câmaras de ar de bicicleta) para colar parte da escala, pois o mogno é mais macio que o pau-marfim ou outras madeiras e poderia ficar com marcas e depressões conforme aperto.
No final da escala usei o taco de raiar escalas de 12" com EVA.
Felizmente, deu tudo certo. Agora vou esperar 5 dias para retirar as prensas e voltar para as demãos de acabamento.

Continuo usando a Titebond 50 e ela é de difícil manuseio em dias muito quentes ou secos como está hoje aqui. Precisa fazer tudo com pressa e vale a pena montar o esquema de colagem (prensas, grampos e pedaços de madeira) antes da aplicação.

Como já apliquei algumas demãos de seladora tive que isolar bem as áreas onde há escorrimento da cola: ganho de tempo com menor quantidade de lixamentos.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1492

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1499

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1500
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Dom Ago 03, 2014 11:16 am

Agora são 5 dias de angustia...
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por fabio887 Dom Ago 03, 2014 11:28 am

Aqueles 5 dias que parecem 1 mês...

fabio887
Membro

Mensagens : 274
Localização :

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Qua Ago 06, 2014 10:34 pm

Saindo um pouco do tema deste tópico, amanhã vou ao Gasômetro, em Sampa, para exercitar um dos prazeres associados: analisar e comprar mais madeiras para estoque.
Quero ver se encontro Maple a um bom preço. Não sei não se ao invés de fazer um Precision azul calcinha/azul bebê não acabarei fazendo uma releitura do Precision todo preto com escala em maple do Roger Waters, o que acho o mais bonito de todos. Mas seria meu terceiro instrumento preto...

Também quero mais pau-marfim e freijó para projetos futuros.
Depois posto aqui os achados ou não.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Uchoa Qui Ago 07, 2014 12:03 am

O precision do Roger Waters ficaria chique hein !?

Esta facil arrumar pau-marfim por ai ?

Aqui no RIo esta chato pacas ...
Uchoa
Uchoa
Membro

Mensagens : 4360
Localização : Niterói - Rio de Janeiro

https://www.reverbnation.com/rhakia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por pluís Qui Ago 07, 2014 2:51 pm

emachado,

Parabéns pelo tópico e pelo talento. Poucos (incluso eu),teriam tanta paciência e habilidade,usando de muita criatividade e talento para um projeto assim.

Daqui 2 anos terá muitas encomendas aqui do Fórum  What a Face

pluís
pluís
Membro

Mensagens : 1043
Localização : Uberlândia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Qui Ago 07, 2014 8:30 pm

^ Obrigado e logo estarei recebendo encomendas.

Uchoa, eu achei pau-marfim no Gasômetro, mas não estavam muito legais as peças não, tinha muitas com brocas.
Fui apenas na BRMadeiras que é onde tenho comprado.
Trouxe três vigas de 6cm:
2,8 x 0,14m
2,4 x 0,15m
2,9 x 0,12m
O valor por metro cúbico foi de R$ 2700,00. Totalizou 0,066m3 e 178,20. Com um leve desconto ficou por 170.

O vendedor me falou que está difícil conseguir pau-marfim e que estavam já há algum tempo sem.

Uma das pranchas está super branca e ficaria legal no Precision que citei.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1530

Para trazer fiz cortes pensando em instrumento de braço inteiriços e parafusados.

O maple eu achei ao lado. Muito bonita a peça, mas não tinha grandes figurações. Não comprei porque achei muito caro e as peças estavam com secagem em estágio inicial ainda. Na próxima vou pesquisar em mais locais. Me indicaram ama de laminados na rua Domitila...
Queriam 290 Dilmas por uma peça de 2,4 x 0,15 x 0,06m.

PS.: lá tem também Carvalho. Me pareceu uma boa madeira para corpos.

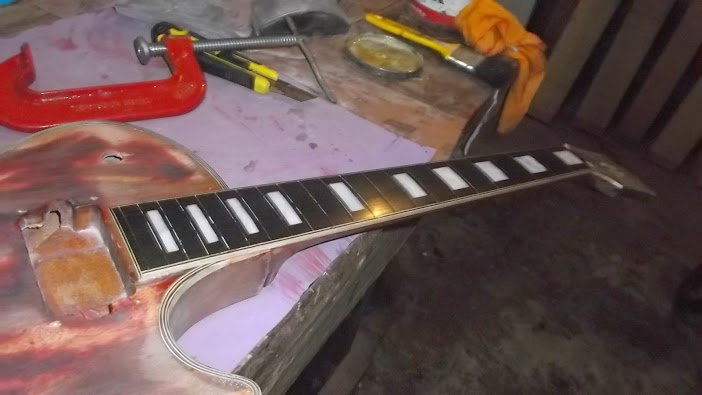

Retirei as prensas da guita e amanhã começo as fases finais de acabamento. Gostei bastante do resultado da colagem, ficou bem justo e sem escorrimentos, os quais foram protegidos por fita crepe.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1532

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1533
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Andremoura Qui Ago 07, 2014 10:56 pm

Que beleza, eu acompanho de perto a construção dos teus instrumentos e estava ansioso pra ver a colagem! Parabéns!
Andremoura
Andremoura
Membro

Mensagens : 1233
Localização : São Paulo

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Uchoa Qui Ago 07, 2014 11:41 pm

Muito bom o Marfim para o precision pretao hein !

Anotei aqui sobre as madeiras , realmente esta ficando mais fácil arrumar Maple ao Marfim , pior que eu prefiro o marfim.

Queria futuramente fazer um Precision tb , um corpo de cedro e um braco de marfim ficaria ja ficaria bom pra mim !

A guitarra esta ficando show de bola , so fico me perguntando como vai pintar , sendo que sao laminas de madeiras fazendo o binding e

nao borrar ...

Mas parabens pelo o trabalho .
Uchoa
Uchoa
Membro

Mensagens : 4360
Localização : Niterói - Rio de Janeiro

https://www.reverbnation.com/rhakia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Qui Ago 14, 2014 9:31 pm

Com o tempo muito frio, tenho deixado a pintura para depois.

Para efeito informação, ontem voltei ao Gasômetro e fui numa rua que não conhecia ainda: Maria Domitila.
Lá encontrei boas opções de madeira importada, inclusive curly maple.
Logicamente que bem caras.

Acabei trazendo uma peça de louro preto, linda e com corte radial, para usar em escalas.
Alguém por aqui já o utilizou em escalas de contrabaixo?

O pau-ferro boliviano estava bem caro, mas é uma madeira muito bonita. A vantagem é que tem bastante e em peças de 8 à 12cm de largura, ou seja, ideais para escalas.

Prancha de hard Maple
270 x 14 x 5,5 cm por R$ 290,00

Prancha de curly Maple
300 x 16 x 1,5cm por R$ 600,00

Ash
280 x 17 x 5,5cm por R$ 210,00

O Ash era bem pesado. Me parece que há dois tipos o hard e o swamp, sendo este último mais leve.

Pau-marfim, somente num local mesmo.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Uchoa Qui Ago 14, 2014 11:17 pm

Muito bom saber desses locais de madeiras diversas , estou anotando aqui hehehhe !
Uchoa
Uchoa
Membro

Mensagens : 4360
Localização : Niterói - Rio de Janeiro

https://www.reverbnation.com/rhakia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Sex Ago 22, 2014 11:08 pm

Fiquei uns dias parado por conta de estar dando uma força em casa para minha esposa que está se recuperando de uma pequena cirurgia.
Ai pensei:"hoje vou com tudo, dar uma adiantada para pintar amanhã e montar na semana que vem".

Que nada, trabalhar neste ramo com pressa é dar um tiro no pé.

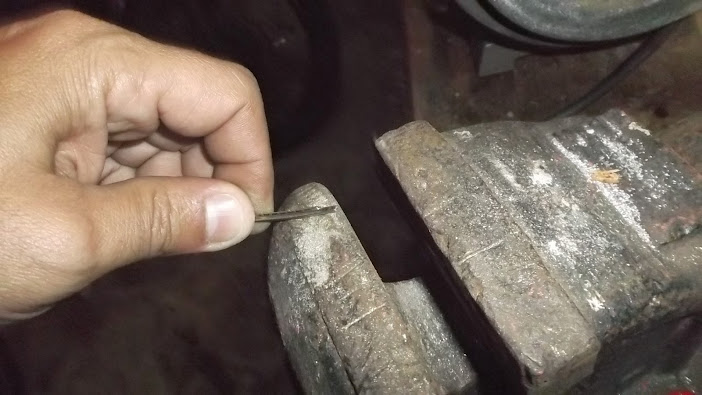

Ia instalar os rastes hoje, mas decidi parar por ai, pois vou fazer um "Fret Bender". É tão fácil montá-lo que ão vale a pena curvar os trastes manualmente. Como este aqui.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Ts0062g

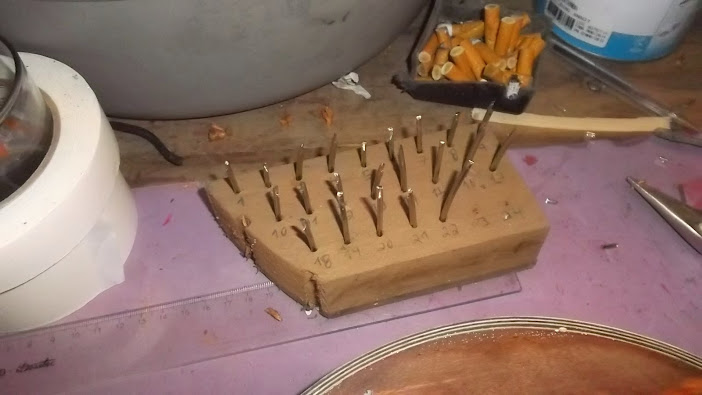

Assim terei maior precisão e menor trabalho no ajuste dos trastes instalados.

A escala polida com massa nº2.
Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 JutAsOvhprHcSnxu6nnKymg3mo6cJV2wCAWlmr6opgc=w702-h395-no

A peça que comentei de Louro preto. Pena que a foto não dá para observar os detalhes, pois as linhas escuras que se estendem pela peça são muito bacanas.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1540
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Sáb Ago 23, 2014 11:40 am

Faça esses Fret Benders pra vender.
Garanto que venderá fácil.
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por heverton souza Dom Ago 24, 2014 8:32 pm


A guita tá ficando legal rapá!
heverton souza
heverton souza
Membro

Mensagens : 390
Localização : Margem esquerda do Rio Negro

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por talesbass Seg Ago 25, 2014 11:21 am

ta ficando top heim amigo!!!
talesbass
talesbass
Membro

Mensagens : 209
Localização : Buritama SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Thiago Almeida Seg Ago 25, 2014 9:48 pm

Ta ficando linda. Parabéns emachado pelo trabalho e dedicação.
Thiago Almeida
Thiago Almeida
Membro

Mensagens : 1385
Localização : Teresina - PI

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Seg Ago 25, 2014 10:00 pm

Valeu colegas.
Estou com alguns afazeres acumulados, mas neste final de semana devo pintá-la e finalizar na semana que vem a montagem.
Ô guitarrinha que dá trampo.
Ainda quero fazer uma semi acústica com caps Filtertron à lá Gretsch. Ai o bicho vai pegar...
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Uchoa Ter Ago 26, 2014 12:08 am

Muito show o trabalho na guitarra , depois irei rever todo o tópico para relembrar os passos !

Parabéns emachado ! cheers
Uchoa
Uchoa
Membro

Mensagens : 4360
Localização : Niterói - Rio de Janeiro

https://www.reverbnation.com/rhakia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por pluís Ter Ago 26, 2014 10:39 am

Sempre acompanhando as atualizações e querendo ver (e ouvir) o resultado final.

Sensacional o trabalho! Acabamento de primeira. claps
pluís
pluís
Membro

Mensagens : 1043
Localização : Uberlândia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Ter Ago 26, 2014 9:44 pm

Finalmente terminei o Fret Bender. Na verdade, improvisei um.
Tentei primeiro com uma chapa L de ferro, mas fiz um erro elementar: não percebi que os dois rolamentos dos cantos devem estar equidistantes do rolamento do centro, ou o resultado será um lado mais curvado que o outro.

Acabei refazendo usando uma sobra de tábua de muiracatiara do top.
Tá feinho, mas funcionou bem.
O legal é que me custou apenas:
3 rolamentos 609 (centro tem 8mm e externo 22) = 7,50
1 rolamento que eu tinha de sobra com 6mm de centro e 14 externo = 4,00
3 parafusos allen, arruelas e porcas M6 x 60 = 8,00
Total: 19,50.

18% do que pedem.

Quando tiver tempo eu monto com chapa de metal (ferro ou alumínio) e faço o manete da polia. Por enquanto está me atendendo.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 P40nQ5zuYP3drHjq1EwSaSOoM7cObDrrmAJbK6KMPaQ=w702-h395-no

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1546

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1547

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1550

O desafio é combinar os rolamentos apoiando ora o centro ora o anel externo destes para que fique livre a polia e/ou parafuso. Por trás tem um rolamento embutido na madeira e na frente há um outro sob a polia.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Qui Ago 28, 2014 9:32 pm

O trampo de hoje foi a instalação dos trastes.
Desta vez fiz de forma diferente: como o jacarandá não é tão rígido, achei melhor bater o traste, retirá-lo e preencher com cola cianoacrilato (superbonder) antes de fixá-lo.

Ainda falta o acerto das laterais em ângulo de 35º.
Senti falta de um martelo em latão. Vou fazê-lo. Quando for a São Paulo vou até a Florêncio de Abreu comprar um tarugo pequeno para fazer esta ferramenta.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 KNWpOmWd49YQiQsNl5KV6-jhlrn6M92FtM76F-MPC1Y=w702-h395-no

Com lima fiz o acerto dos cantos para inserção sobre o binding. Prefiro dobrar estas pontas do traste um pouco mais.O fiz com alicate.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1555

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1558
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Eliseumohr Sex Ago 29, 2014 12:27 am

Ontem fiz a mini calandra de trastes que já havia um bom tempo que eu  estava pra fazer e não criava coragem!
[img][img=http://s25.postimage.org/yiha5a5bv/DSC_0021.jpg] [img=http://s25.postimage.org/xu8fmc6m3/DSC_0025.jpg] [img=http://s25.postimage.org/55vhj44fv/DSC_0026.jpg][/img]

Fiz em aço inox , agora preciso refazer a polia grande pois essa eu fiz na furadeira de bancada e ficou com a abertura muito larga pois usei um disco de corte para abrir, a próxima vou pedir para um torneiro fazer .

No mais ela funcionou direitinho!
Eliseumohr
Eliseumohr
Membro

Mensagens : 1314
Localização : pva do leste MT

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Sex Ago 29, 2014 7:13 am

Eliseu, ficou bem legal mesmo.
Acho abusivo o preço que pedem por algo tão simples.
Na minha optei pru deixar os rolamentos dos cantos bem próximos para trabalhar melhor com kits de trastes já cortados. Devo passar a comprá-los em varetas, pois o aproveitamento é bem melhor.
A abertura da polia eu fiz com uma serra comum, quando a peça girava no torno.
Parabéns pela criatividade.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Eliseumohr Sex Ago 29, 2014 9:51 pm

Eu tive de fazer com lixadeira e disco fino enquanto ela rodava na furadeira de bancada!kk

Tenho algumas peças que fiz para construir meu bass quando eu começar eu crio um tópico aqui para acompanharmos o desenvolvimento , tudo inspirado nas iniciativas que vocês vem tendo aqui no Fórum!

Parabéns pelo seu ótimo trabalho!
Eliseumohr
Eliseumohr
Membro

Mensagens : 1314
Localização : pva do leste MT

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Dom Ago 31, 2014 5:58 pm

Não deu para tirar fotos, fiz o trampo na casa de meus pais, mas já terminei a pintura com Duco e verniz.
Normalmente o Duco não necessita de verniz, basta polir para "puxar" o brilho. Mas como tenho o binding em madeira, achei melhor aplicá-lo para igualar as superfícies.
Fiquei muito satisfeito com o Duco, o próximo instrumento vou usá-lo também. Não precisa catalizar, seca rápido, difícil de escorrer, produz camadas finas e é bastante trabalhável. Por exemplo, tive que isolar o binding em madeiracom fita crepe e na faquinha cortar as curvas. Onde ficou irregular, consegui tirar o Duco preto sobre o binding com uma faca.
Sou grosseirão em pintura. Não tenho técnica suficiente para dar acabamento nas aplicações. Por isso vou lixar o verniz com 600 para igualar, 1200 para começar a polir e massa de polir nº2 para puxar o brilho. Deu certo na última guita que fiz.
Como a seladora concentrada em nitro tem a mesma base do Duco e do verniz nitro, creio que não terei problemas com incompatibilidade de materiais e descascamento ou craquelados. Até agora está OK.
Até final de semana devo terminar de polir e começar a montagem.

Para tal ainda preciso tentar de novo (deu errado) a aplicação do Water Slide/papel adesivo, nivelar trastes e novamente polir a escala.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Sex Set 05, 2014 11:07 pm

Cheguei às etapas finais, ou seja, polimento e montagem.

Ferramenta caseira para acerto das laterais dos trastes. A fiz há um bom tempo, mas me parece que o ângulo indicado é de 35º.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1563

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1564

Bendito binding de madeira! Foi um trabalhão empapelar. Após a colagem da fita fui cortando com uma faquinha feita de um pedaço de serra.
Binding em madeira agora só quando for acabamento natural.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1568

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1569

Hoje fiz correndo a retífica e acerto dos trastes.
Pensei em comprar a lima,mas tenho conseguido fazê-lo a contento com limas agulha.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1571

Na sequência, lixamento dos trastes e escala com bombril, lixa 600, 800, bombril, 800, massa de polir nº2.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1573

A pintura ainda está fosca porque lixei com 400 (de leve), 600 e 800. Amnhã devo fazer o lixamento com 1200 e 2000 com pouca água.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1576
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Sáb Set 06, 2014 10:13 pm

Atualizando, hoje fiz o polimento.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 E2gbJAst8H78DX3W50vnbfAYpU3hWdmTsok1LCVnABc=w702-h395-no

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1586

Pena que minha máquina é bem ruizinha, mas ficou muito bom.

Adoro o acabamento em Nitro/Duco. Fica bem sofisticado, com uma aparência menos plastificada que o PU. O brilho é bonito, mas não é um super/mega/ultra/power brilho, o que deixa o acabamento mais sutil.
Vou tentar aprender a trabalhar melhor com este tipo de acabamento.
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Uchoa Dom Set 07, 2014 12:14 am

Ficando show !
Uchoa
Uchoa
Membro

Mensagens : 4360
Localização : Niterói - Rio de Janeiro

https://www.reverbnation.com/rhakia

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Dom Set 07, 2014 7:41 am

Que coisa linda!
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Bruno da Rosa Dom Set 07, 2014 11:52 am

Está sensacional. Curioso pelo som que essa beleza vai proporcionar.
Bruno da Rosa
Bruno da Rosa
Membro

Mensagens : 439
Localização : Rio de Janeiro

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Dom Set 07, 2014 10:39 pm

Terminei!!!

Ou quase.

Já estou tocando com ela, mas falta refazer o nut (exagerei na serrinha e alguns sulcos ficaram muito baixos). Sempre instalo e não o colo até que esteja 100%. Ai os ajustes são no lugar.

Agora é regulagem de tensor, ponte e oitavas.

Estou esperando do ebay um jogo de parafusos dourados para moldura dos caps.

Assim que puder postarei fotos melhores e um áudio.

Os caps soaram lindos, na pegada dos de baixo ganho, como eu queria.
Afinação está OK!

Fiquei na dúvida se iria com nut em latão ou osso e acabei optando por este último para ficar mais próximo do modelo de referência.

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 UEfdOnHWMbCmvS_2NSh-tQse2txGAe2m6HWrjJvMfrw=w702-h395-no

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DybSMuI_MbbTg52RQ-S7gFne63gLvM5ExQ523KW0pto=w702-h395-no

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1594

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1599

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1600

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1601

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1602
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por JrFioravante Dom Set 07, 2014 10:47 pm

claps
JrFioravante
JrFioravante
Membro

Mensagens : 73
Localização : Florianópolis

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por refuse / resist Seg Set 08, 2014 2:43 am

Muito bom cara! Parabéns =)
refuse / resist
refuse / resist
Membro

Mensagens : 571
Localização : Velho Continente

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Mauricio Luiz Bertola Seg Set 08, 2014 7:26 am

Muito bom.
Parabéns!
Mauricio Luiz Bertola
Mauricio Luiz Bertola
FCBR-CT
FCBR-CT

Mensagens : 16619
Localização : Niterói, RJ

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por siodoni Seg Set 08, 2014 7:57 pm

Lindíssima!
Pra mim um dos modelos, senão o mais, difícil de se fazer.
siodoni
siodoni
Membro

Mensagens : 6377
Localização : Serrana - SP

http://www.siodoni.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Andremoura Seg Set 08, 2014 11:51 pm

Demais!!!
Andremoura
Andremoura
Membro

Mensagens : 1233
Localização : São Paulo

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por pedrohenrique.astronauta Ter Set 09, 2014 9:05 am

Sério! Parabéns! claps
pedrohenrique.astronauta
pedrohenrique.astronauta
Membro

Mensagens : 9200
Localização : Volta Redonda-RJ

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Paulo Penna Ter Set 09, 2014 1:59 pm

afro afro Manda ela pra cá, texto e falo se esta tão boa quanto bonita....
Paulo Penna
Paulo Penna
Membro

Mensagens : 3994
Localização : BH

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Boss2K Ter Set 09, 2014 4:17 pm

Paulo Penna escreveu: Manda ela pra cá, texto e falo se esta tão boa quanto bonita....
Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Batendo_a_cabeca
:troll:

Boss2K
Membro

Mensagens : 7918
Localização : Brasília, DF

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por malka_aff Qua Set 10, 2014 7:09 am

é que ele vai escrever e gravar um áudio falando sobre a guitarra hehehe
malka_aff
malka_aff
Membro

Mensagens : 6157
Localização : -29.923239,-51.141623

http://www.nikolasgomes.com.br

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Juninho Sampaio Qua Set 10, 2014 9:11 am

Depois ninguém sabe o por que o profissional cobra caro por isso!
Incrível!

Lindíssima! O tampo ficou "Felomenal"

Queria ver com os Knobs

Boss2K escreveu: :troll:
Eu ri demais com vc!
Juninho Sampaio
Juninho Sampaio
FCBR-CT
FCBR-CT

Mensagens : 12183
Localização : Salvador-Ba

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Paulo Penna Qua Set 10, 2014 9:54 am

Boss2K escreveu:
Paulo Penna escreveu: Manda ela pra cá, texto e falo se esta tão boa quanto bonita....
Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Batendo_a_cabeca
:troll:
Calma cocada.... sua cuca vai acabar rachando por causa de um xiszinho...
Paulo Penna
Paulo Penna
Membro

Mensagens : 3994
Localização : BH

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por emachado Qui Set 11, 2014 4:35 pm

Assim que der posto um áudio da guita, mas aqui vão mais algumas fotos.
Estou curtindo pra caramba e aprendendo a regular os pedais mediante a baixa saída dos caps.
A palavra para o timbre é "cremoso".

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1607

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1609

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1611

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1613

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1614

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1616

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1617

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1618

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1619

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1620

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1627

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1630

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1631

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 DSCF1634
emachado
emachado
Membro

Mensagens : 1006
Localização : SP

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Juninho Sampaio Qui Set 11, 2014 4:40 pm

Caramba! Sem palavras. Parabéns
Juninho Sampaio
Juninho Sampaio
FCBR-CT
FCBR-CT

Mensagens : 12183
Localização : Salvador-Ba

Ir para o topo Ir para baixo

Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio) - Página 5 Empty Re: Construção inspirada Les Paul Custom, meu 1º projeto com braço colado (finalizado e com áudio)

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Ir para o topo Ir para baixo

Página 5 de 6 Anterior  1, 2, 3, 4, 5, 6  Seguinte

Ir para o topo

- Tópicos semelhantes


Permissões neste sub-fórum
Não podes responder a tópicos
