CONSTRUÇÃO BAIXO RICKENBACKER BLACKSTAR - finalizado e vídeo

Antes de mais nada um enorme agradecimento ao Normando e ao Aldo que me doaram uma boa parte do hardware.

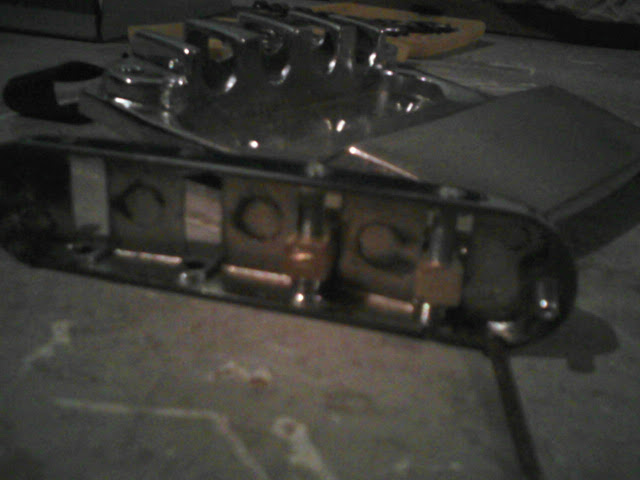

Refiz os sadles da ponte em latão, pois um deles estava quebrado.



Os deixei mais altos que o original pois na ponte que confeccionei tinha uma altura maior que a do Gianinni Rick.

Agora posso posicionar corretamente os caps, de forma que ainda sejam eficientes as regulagens de altura dos caps e da ponte.



Fiquei com 9mm de regulagem de oitavas. A ponte do Rick tem pouco curso para este tipo de regulagem, o que requer que a posição da ponte seja muito bem planejada e medida.



Pra quem quiser se aventurar, a ferramenta necessária é comumente chamada de "macho" e é possível abrir roscar com ela. Até o momento só encontrei nos instrumento parafusos e roscas M3 (3mm de diâmetro), e como não tinha machos nesta medida tive que trocar os parafusos originais por parafusos de 1/8", medida mais próxima de M3.



Vou pintar toda a ponte de preto. Não será necessário jatear com areia, creio que uma lixada bem executada e a utilização de Fundo Preto Fosco Vinílico com uma cobertura de tinta PU sejam suficientes e não deixem descascar.



Agora, a grosso modo, a sequência do trampo será:

*novo lixamento para acabamento grosseiro;
*escavação das cavidades de caps e controles;
*produção do escudo em alumínio 3mm;
*produção de chapa em alumínio 3mm do jack com 2 entradas;
*pintura do escudo, jack e ponte;
*lixamento apara acabamento final;
*montagem do hardware e teste;
*fundo;
*tinta;
*blindagem;
*montagem...

Mais um detalhe: só para confeccionar os quatro sadles gastei por volta de 15 horas de trabalho.
Digo por um motivo: valorizem o trabalho artesanal.
Eu não sou profissional, sou curioso.
Mas quem executa bem este tipo de trabalho tem minha admiração.

Cara parabens!
O seu nivel de detalhe é impressionante.

Só uma pergunta, vc faria um escudo em aluminio pra mim

Siodoni, pelo que vimos neste tópico, tô acreditando que ele fez até essa moto do avatar!

^Não duvido nada

afonsodecampos escreveu:Siodoni, pelo que vimos neste tópico, tô acreditando que ele fez até essa moto do avatar!

A moto nao sei, mas que confeccionou todas as peças pra ela creio que sim...

eehue


eu sou desses tambem, gosto de saber como tudo é

siodoni escreveu:Cara parabens!
O seu nivel de detalhe é impressionante.

Só uma pergunta, vc faria um escudo em aluminio pra mim

Tranquilo.
É um escudo que será refeito? Ou é novo?
Tendo as medidas, ou se for possível fazê-lo em papel cartão ou sulfite colado aí fica fácil.
Digo isto porque com o instrumento próximo daria pra checar, mas sem ele é necessário uma base em papel com os recortes e furos necessários.
Fico no aguardo.

emachado escreveu:

siodoni escreveu:Cara parabens!
O seu nivel de detalhe é impressionante.

Só uma pergunta, vc faria um escudo em aluminio pra mim

Tranquilo.
É um escudo que será refeito? Ou é novo?
Tendo as medidas, ou se for possível fazê-lo em papel cartão ou sulfite colado aí fica fácil.
Digo isto porque com o instrumento próximo daria pra checar, mas sem ele é necessário uma base em papel com os recortes e furos necessários.
Fico no aguardo.

e peças? tipo pontes e etc?

Matsegredo

Pontes são bem mais difíceis, por conta dos alinhamentos e roscas.
Se for semelhante ao padrão dos Jazz/Precision nem vale a pena.
Aqui perto de casa tem por 40 Dilmas.
Agora outros modelos.
Uma Badass, tendo uma fresa linear seria moleza... mas qualquer torneiro/ferramenteiro que tenha esta máquina vai cobrar quase o preço de uma nova para fazê-la.

A sim...
Aonde que tem essas pontes por 40 reais?

Matsegredo

Na net tem várias opções das marcas Condor, Dolphin, Xing-ling...
Como esta baixo, ai pertinho de você:

ponte dolphin Calango Music

e eu achando muito limpar escala e passar óleo de peróba....

emachado escreveu:

siodoni escreveu:Cara parabens!
O seu nivel de detalhe é impressionante.

Só uma pergunta, vc faria um escudo em aluminio pra mim

Tranquilo.
É um escudo que será refeito? Ou é novo?
Tendo as medidas, ou se for possível fazê-lo em papel cartão ou sulfite colado aí fica fácil.
Digo isto porque com o instrumento próximo daria pra checar, mas sem ele é necessário uma base em papel com os recortes e furos necessários.
Fico no aguardo.

Eu quero colocar um escudo de aluminio no meu Squier.
Ele já está no segundo escudo (preto), tenho o original, se preferir posso te manda-lo, daí ficaria melhor pra vc copia-lo.
Vc conseguiria numa cor proxima a dessa foto? Ou então preto?

Siodoni, parece ser dourado, é isto?

Em tese dá para fazer de qualquer cor automotiva inclusive perolizado ou sólida (aqueles catálogos de cores em lojas de tinta).
Se for dourado tem a opção do golf/gol acho que de +/- do ano 2000 e outros.

Eu vou levar o meu, junto com as demais peças do hardware, para uma oficina de pintura, já com o fundo aplicado e conversar com pintor para fazer o serviço quando pintar um carro de preto cadillac PU.
Ou talvez compre a tinta (parece que a menor embalagem é de 900ml) e pinte eu mesmo de preto.
É possível inclusive levar a peça para acabamento anodizado ou cromado (fica mais caro). Ficaria próximo ao escudo do Steve Harris espelhado.
Me manda o escudo para ser copiado que eu faço pra você na faixa e o mando com fundo se sua opção for com outras cores. Se for preto sólido, pinto ou levo para um pintor junto as minhas peças.
Tenho ganhado tanta coisa aqui dos colegas que acho que é o mínimo que posso fazer.
Marque na parte de trás aonde ele faz contato com blindagem, para eu preservar esta parte sem fundo e pintura. Também é possível, no meu vou fazer assim, pois o escudo é grande, levar o contato das cavidades para um dos parafusos de modo a garantir o contato com a fita de cobre e/ou alumínio.
Num escudo grande, pode-se perder contato nas bordas das cavidades do cap e controles.
Vou te mandar uma MP com meu endereço e fico no aguardo da peça.

Saudações

Machado, seria possivel ser anodizado em preto?
Pois queria que ele tivesse aquele aspecto "aspero" sabe...

Não quero o escudo de graça não, não é justo.
Faço questão de paga-lo.
Afinal, vc vai ter todo o trabalho de cortar, furar... e isso tem que ser recompensado.

Se der coloco amanhã mesmo nos Correios.

Siodoni.

Fica muito bom com fundo Preto Fosco Vinílico, áspero e sem brilho.
É um primer indicado para alumínio e a qualquer tempo, pode-se cobri-lo com outras tintas ou acabamentos, pois ele suporta qualquer material sobre ele.
Estou às ordens é só mandar o modelo.

Já envelopei o escudo.
Amanhã coloco nos Correios.

Sobre o acabamento vamos conversando.

Tem também o lance de "envelopar" o escudo com vinil, inclusive é bem fácil de achar o preto fosco. Por aqui vende a partir de de 50cm e custa menos de 10 dilmas o metro. Tô pensando em colocar também no meu, imitando o anodizado (ouro).

Afonso

Como assim envelopar? Seria um adesivo?
Não conheço este processo. Como seria?
O preto fosco que comente é tinta, primer Preto Fosco Vinílico.

Sim, é um vinil autocolante muito usado em carros, olha só:
https://2img.net/r/ihimizer/img545/6686/adesivoz.jpg
Aqui mesmo no Fórum já vi um trabalho deste!

Edit:
https://www.contrabaixobr.com/t20105-envelopamento-de-instrumento

Acho muito legal esses carros assim

Mais um pouco do trampo destes dias.
Minha meta é deixá-lo pelo menos com o fundo aplicado até o próximo feriado (07/06).

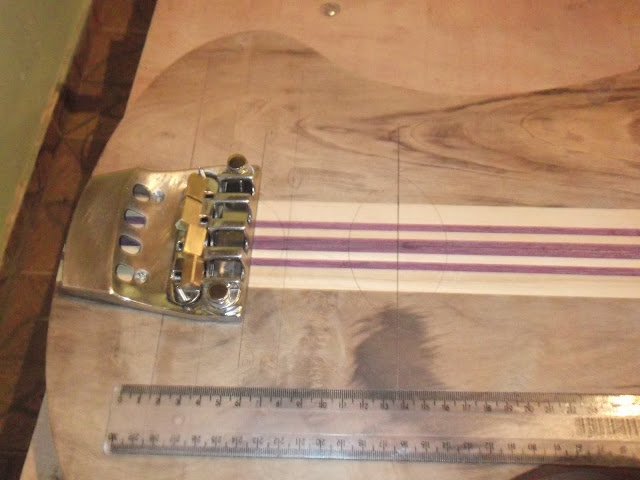

Ajuste e rebaixos da ponte.
Por meio das ampliações com as quais montei as plantas/esquemas para construção, deu para medir a distância dos sadlles até o cap da ponte e braço (a linha perpendicular). Dá exatamente na posição do que seria o 36º traste: 739,4mm do nut. O cap do braço ficou no que seria o 24º traste, a 633,8mm do nut.
O Rick Blackstar tem o cap do braço como nos modelos 4003 mais recentes, ou seja, mais afastados do final do braço.
Aqui no fórum mesmo tem algumas discussões sobre posicionamento de caps e sua relação com os harmônicos.





Uma amostra de como ficarão as ferragens e escudo:



Uma curiosidade. Sabe aquela aula de desenho geométrico para os mais experientes (antigos...) ou de matemática para os menos experientes?
Como traçamos uma perpendicular perfeita com o uso do compasso?
Traçamos a linha central (no meu caso, o centro de 9mm em roxinho), posiciona-se o centro (distância do cap em relação ao nut). Abre-se o compasso para marcar na direita e na esquerda a mesma distância do centro. Abre-se o compasso um pouco mais, posiciona-se a ponta seca (metal) nestes pontos laterais e traçamos os semi-círculos mais ou menos onde será traçada a linha perpendicular. Onde eles se encontrarem serão os pontos pertencentes à reta exatamente perpendicular à linha central. É mais exato que qualquer esquadro.
Usei esta linha para marcar as cavidades do cap.

Amo esse fórum! Tem até revisão de geometria. Cara que belo trabalho.

gpraxedes escreveu:Amo esse fórum! Tem até revisão de geometria. Cara que belo trabalho.

curtir!


auhauhahu

Fico bobo de ver o capricho e o nivel de detalhe do Evandro.
É ESPETACULAR.
Não se ve mais pessoas assim com tanto capricho.

Acho que se quiser já pode até ganhar a vida como luthier...

Isso pra mim ja esta virando seriado...
não perco um capítulo.

subgrave escreveu:Acho que se quiser já pode até ganhar a vida como luthier...

É o que eu pretendo para o futuro, mas tenho muito a aprender ainda.
Nesse ínterim, vou fazer o set dos meus sonhos.
O que vicia é a curiosidade de saber que som sairá de todo o trabalho.

Na verdade estou retomando uma brincadeira de infância, quando fazia meus piões e bonecos de madeira com canivete.
Chega uma hora que a gente quer retomar valores e sabores da infância que o tempo e a rotina leva embora.
Enquanto trabalho com a madeira reflito sobre mil coisas e meu relógio interno desacelera.
As pessoas hoje em dia nem se dão o direito à solidão, mesmo que momentânea. Eu preciso dela desde criança, inclusive os momentos de pescaria, sozinho na beira dos rios, são os que encontrei maior satisfação.
Bem, isto não tem nada com o fórum, mas...

emachado escreveu:Na verdade estou retomando uma brincadeira de infância, quando fazia meus piões e bonecos de madeira com canivete.
Chega uma hora que a gente quer retomar valores e sabores da infância que o tempo e a rotina leva embora.
Enquanto trabalho com a madeira reflito sobre mil coisas e meu relógio interno desacelera.
As pessoas hoje em dia nem se dão o direito à solidão, mesmo que momentânea. Eu preciso dela desde criança, inclusive os momentos de pescaria, sozinho na beira dos rios, são os que encontrei maior satisfação.
Bem, isto não tem nada com o fórum, mas...

Eu sou exatamente igual...
quando estou mexendo com madeira o tempo para

emachado escreveu:Na verdade estou retomando uma brincadeira de infância, quando fazia meus piões e bonecos de madeira com canivete.
Chega uma hora que a gente quer retomar valores e sabores da infância que o tempo e a rotina leva embora.
Enquanto trabalho com a madeira reflito sobre mil coisas e meu relógio interno desacelera.
As pessoas hoje em dia nem se dão o direito à solidão, mesmo que momentânea. Eu preciso dela desde criança, inclusive os momentos de pescaria, sozinho na beira dos rios, são os que encontrei maior satisfação.
Bem, isto não tem nada com o fórum, mas...

Também sou assim....

Preparação para abertura das cavidades.
Com a furadeira aliviamos um pouco o trabalho da tupia.
No cap do braço pensei que teria que fazer com formão (minha tupia é pequena), mas não foi necessário. Consegui colocando um calço de 14mm para apoiar a base da tupia sem encostá-la na escala e nos trastes.











Deixei a cavidade com 28mm de profundidade. Sempre procuro retirar a menor quantidade possível de madeira.

O mesmo aconteceu com as furações das tarraxas.
Optei por trabalhar com dois diâmetros diferentes, para que a haste ficasse justa. Também foi uma decisão por conta de maior resistência do headstock.
Já vi alguns luthiers que fazem o furo direto no maior diâmetro. Penso que a resistência fica menor, mas não tenho certeza. Talvez a diferença seja irrisória.



Novamente o esquema com o compasso para conseguir que as tarraxas fiquem exatamente paralelas.





Aqui a família reunida com o bebezinho que está de 8 meses.

Caramba Evandro, que coisa linda ficou esse braço em roxinho ein!
Vc tambem vai pintar a parte traseira do braço?

As cavidades ficaram perfeitas. Parecem que foram feitas na CNC.

siodoni escreveu:Caramba Evandro, que coisa linda ficou esse braço em roxinho ein!
Vc tambem vai pintar a parte traseira do braço?

As cavidades ficaram perfeitas. Parecem que foram feitas na CNC.

Esta sugestão de deixar a parte de trás do braço somente com verniz é interessante.
Mas deverei ficar com o preto como no Blackstar mesmo.

Siodoni, você tem pressa com o escudo?
É que devo estar mudando de casa no feriado e devo atrasar um pouco o trampo do escudo.
Se tiver urgência é só me falar que dou um trampo nele já na sequência. É um trabalho simples, creio que não vá demorar.

Siodoni

Se fosse deixá-lo com acabamento natural eu gostaria de ter feito os bindings da escala, corpo e headstock. Ainda dá para fazer, mas agora seria muito mais trampo.
Um binding em pau-marfim ia ficar show.

Evandro, vc sabe minha opinião.
Eu não pintaria esse baixo, mas, como vc vai pintar todo de preto acho melhor a parte de traz do baixo ser pintada tambem.
Agora, mesmo em preto um binding em pau-marfim ia ficar show ein!

Sobre o escudo não precisa ter pressa faça quando puder.
Não precisa pressa.

Evandro, voce fez a cavidade como?

Matsegredo

Com a tupia laminadora que aparece na foto.
Se você estiver considerando comprar uma, ou se já a tem, aqueles modelos maiores (acho que são chamadas de coluna) suportam fresas maiores em espessura e principalmente em profundidade, o que faz a diferença.
Com esta tupia "menor" até é possível abrir os rasgos dos caps e controles para alguns projetos.
Se fosse uma guitarra LP já seria difícil por conta da profundidade.

emachado escreveu:Matsegredo

Com a tupia laminadora que aparece na foto.
Se você estiver considerando comprar uma, ou se já a tem, aqueles modelos maiores (acho que são chamadas de coluna) suportam fresas maiores em espessura e principalmente em profundidade, o que faz a diferença.
Com esta tupia "menor" até é possível abrir os rasgos dos caps e controles para alguns projetos.
Se fosse uma guitarra LP já seria difícil por conta da profundidade.

Valeu...

Eu estava pensando em comprar uma sim... mas o preço nao fica em conta pra mim

Eu venho acompanhando este tópico desde o início e acho que estou mais ansioso que o próprio emachado pra ver essa criança nascer!

Só tenho uma coisa à dizer: PARABÉNS.

Eu lixei o braço do meu Precision no sábado para enviar ao Guerra e já quase morri de desgosto. Queria ter a paciência, o capricho e principalmente o DOM que vc tem.

Parabéns novamente, e acelera isso! hahha

Ps.: Eu voto por você rifar esse baixo aqui no forum depois!

Luiz87

Ainda tenho partes bem minuciosas a fazer, mas logo logo ficará pronto.
1- Vou fazer em madeira uma peça que é a moldura do cap da ponte, junto com a parte metálica. Ela serve para cobrir o cap por dentro da moldura original que ganhei do Normando, para que quando tocar sem aquela peça sobre as cordas, não fique um buraco. Lá fora eles vendem esta peça, acho que é em plástico;
2- A proteção da bala do tensor no headstock vou fazê-lo em madeira, colando pedaços pequenos para ficar em relevo a escrita de Emachado com a mesma fonte usada para o nome Rickenbaker, no alto branco e no fundo preto.

Minha meta é terminá-lo no começo de Julho.
Depois faço um reviem bem detalhado.

Eai emachado, noticias? To esperando o bichinho ficar pronto!!!

^Da ultima vez que falei com o Evandro ele estava mudando para uma nova casa e iria ficar sem internet.
Acredito que logo ele apareça por aqui.

E ai colegas beleza.

Dei uma parada no projeto porque mudei-me de casa e estou reorganizando a oficina.
Mas logo eu volto com a parte final (acabamento).

Valeu

Isso aí, estamos no aguardo

Ae Evandro.
Casa nova, vida nova, baixo novo.

Abraços.

Véi li tdos os pots e fiquei d bobeira com a sua paciência e habilidade...
Meus parabéns cara, o bass ta ficando lindão. Vou fikr aguardando ancioso o resultado desse maravilhoso trabalho.

Emachado, aguardo semanalmente as novidades do teu Rick com a mesma ansiedade que aguardo os novos episódios de minhas séries favoritas, kkkkk

Boa sorte na casa nova!

Tá ficando destruidor!!!
