Então galera, alguém tem um esquema de circuito estéreo de duas saídas, tipo o Yamaha do Billy Sheehan, mostrando as ligações do jack, potenciômetros de volume independentes e um tone geral??

O baixo é um Jazz Bass e, no caso, eu pensei em adicionar um captador bem colado no braço com uma saída de volume, (que eu já aproveitaria um dos potenciômetros do baixo) e um tone, e usaria os captadores JJ originais ligados no outro volume e outro tone.

Sobre os JJ originais, em pensei em tirar o da posição do braço e colocar bem colado com o da ponte. formando uma espécie de Humbucker.

Alguém tem um circuito assim ou bolaria um pra mim??

vlws!!

____________________________
Ser baixista é isso... nota certa, no lugar e na hora certa. Firulas são como no futebol, só são válidas se for em direção ao gol ( a serviço da música). Amagomes(membro)
vinibassplayer
vinibassplayer
Membro

Mensagens : 1607
Localização : Corinto - MG

Ir para o topo Ir para baixo

Esquema de circuito de captadores estéreo. Empty Re: Esquema de circuito de captadores estéreo.

Mensagem por allexcosta Seg Jul 22, 2013 2:05 pm

Não seria melhor um tone pra cada?

O esquema seria de PBass duplicado.

____________________________
O fascismo não é só uma opção política, mas também uma doença da alma...
allexcosta
allexcosta
Administrador

Mensagens : 54816
Localização : Terra

Ir para o topo Ir para baixo

Esquema de circuito de captadores estéreo. Empty Re: Esquema de circuito de captadores estéreo.

Mensagem por vinibassplayer Seg Jul 22, 2013 2:35 pm

allexcosta escreveu:Não seria melhor um tone pra cada?

O esquema seria de PBass duplicado.

Então Allex, seria um tone pro que tá colado no braço e um tone pros dois JJ que estão na ponte.
E volume também, seria um de volume pro que tá colado no braço e um volume pros dois JJ que estão na ponte.

E pra não ficar esse tanto de pots, pensei até em colocar o do braço ao natural, só com volume, sem tone.

Seria até melhor, pois não precisaria adicionar um pot!!

Sabe algum esquema assim??

E lembrando que tem que ser uma saída pra um captador e outra saída pros outros dois!!

____________________________
Ser baixista é isso... nota certa, no lugar e na hora certa. Firulas são como no futebol, só são válidas se for em direção ao gol ( a serviço da música). Amagomes(membro)
vinibassplayer
vinibassplayer
Membro

Mensagens : 1607
Localização : Corinto - MG

Ir para o topo Ir para baixo

Esquema de circuito de captadores estéreo. Empty Re: Esquema de circuito de captadores estéreo.

Mensagem por allexcosta Seg Jul 22, 2013 2:43 pm

É o que eu disse. 2 esquemas de Precision, um sem o tone...

____________________________
O fascismo não é só uma opção política, mas também uma doença da alma...
allexcosta
allexcosta
Administrador

Mensagens : 54816
Localização : Terra

Ir para o topo Ir para baixo

Esquema de circuito de captadores estéreo. Empty Re: Esquema de circuito de captadores estéreo.

Mensagem por vinibassplayer Seg Jul 22, 2013 2:55 pm

allexcosta escreveu:É o que eu disse. 2 esquemas de Precision, um sem o tone...

Valeu Allex!!

Outra coisa, eu tenho o desenho de um circuito de Jazz Bass passivo como o meu, então pode ser só ligar os dois captadores JJ em um só pot de volume, os dois fiozinhos soldados juntos??
E fazer outro circuito só com volume e outra saída pro do braço??

vlw kra

____________________________
Ser baixista é isso... nota certa, no lugar e na hora certa. Firulas são como no futebol, só são válidas se for em direção ao gol ( a serviço da música). Amagomes(membro)
vinibassplayer
vinibassplayer
Membro

Mensagens : 1607
Localização : Corinto - MG

Ir para o topo Ir para baixo

Esquema de circuito de captadores estéreo. Empty Re: Esquema de circuito de captadores estéreo.

Mensagem por vinibassplayer Seg Jul 22, 2013 4:34 pm

alguém??

____________________________
Ser baixista é isso... nota certa, no lugar e na hora certa. Firulas são como no futebol, só são válidas se for em direção ao gol ( a serviço da música). Amagomes(membro)
vinibassplayer
vinibassplayer
Membro

Mensagens : 1607
Localização : Corinto - MG

Ir para o topo Ir para baixo

Esquema de circuito de captadores estéreo. Empty Re: Esquema de circuito de captadores estéreo.

Mensagem por DenisLM Seg Jul 22, 2013 5:27 pm

http://www.rickenbacker.com/pdfs/19507.pdf

a saída é um pouco diferente, com um conector TRS e um TS ao invés de dois TS.
DenisLM
DenisLM
Membro

Mensagens : 4664
Localização : Sammamish - WA - USA

http://soundcloud.com/denislm

Ir para o topo Ir para baixo

Esquema de circuito de captadores estéreo. Empty Re: Esquema de circuito de captadores estéreo.

Mensagem por vinibassplayer Seg Jul 22, 2013 5:42 pm

DenisLM escreveu:http://www.rickenbacker.com/pdfs/19507.pdf

a saída é um pouco diferente, com um conector TRS e um TS ao invés de dois TS.


nada mais simples como isso ñ?!? hehehe

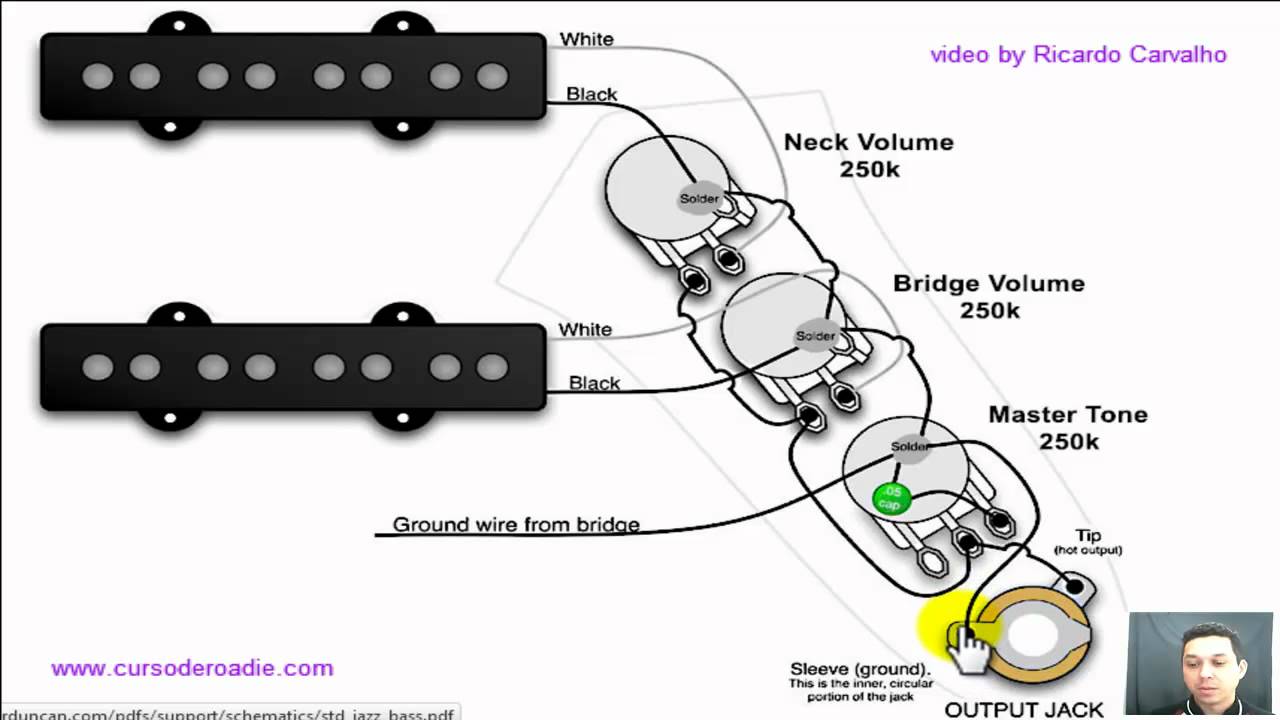

Esquema de circuito de captadores estéreo. Maxresdefault
