CONSTRUÇÃO INSPIRADA NO RICK 4001 MAPLEGLO, 1ª ENCOMENDA - FINALIZADO

^ Eu não curto "binding", prefiro para o Rick a estética dos baixos dos grandes Cris Squire e Paul MacCartney...

Em alguns casos eu até acho bonito.
Nos Ricks eles exigem que o abaulamento dos cantos seja bem sutil na parte superior do corpo. Deve causar desconforto ao se tocar por longos períodos, pois a quina fica encostando no braço.
Não toco mais em bandas, apenas em casa e, vira e mexe, estico as penas sobre algo e toco quase deitado. Não é salutar, eu sei, pois costas, braço e pulso são prejudicados, mas...
Nesta condição os cantos "vivos" incomodam mais ainda.

emachado escreveu:Siodoni, caso alguém não tenha percebido a ironia marcada com o desenho ao final de sua mensagem, a Rickenbacker cola as asas do corpo já com o binding instalado, pois não há espaço para a fresagem na região próxima ao braço/escala. Por isso esta área sem binding.

Na boa... o preço que é pago num Rick merecia pelo menos um binding completo... sei lá.

É projeto antigo , se mudar o povo reclama . Existem várias coisas com projetos já ultrapassados que se o pessoal muda muito o pessoal fala que já era a marca .

Já teve mudanças consideráveis com o 4003 .

Mas concordo com o que você diz siodoni .

^Tens razão.
Se trata de um produto industrial cuja marca agregou valor ao longo do tempo. Sem desmerecer a ideia, projeto, design, mas a tradição e o mercado fazem o preço dos Ricks.
Hoje vi num site uma Les Paul 1957 a venda por 245 mil dólares. Nem é a mais cara e já é um absurdo.
Mas é a lei do mercado e deve haver quem pague estes montantes.

Ainda no campo de preços, fiquei entusiasmado em ver no OLX que há pianos por até 2 mil reais. Não sei da qualidade, mas ter um piano para estudar e compor deve ser bacana. Sempre desejei ter um, mas antes precisaria ter uma casa com espaço apropriado.

Cara, que trabalho bacana!!!!!!! É sempre um prazer acompanhar as criações dos amigos do fórum!!!!!

Acompanhando.

Parabéns Machado! Esta ficando muito bom, muito bom mesmo!!

DONA EDIT:

Evandro, as madeiras você comprou na sua região? Poderia dar a dica? Estou procurando 2 ou 3 blocos legais de caixeta para me arriscar na construção de um corpo.

Beleza GeTorres.

Madeira está cada vez mais cara e difícil de achar.

Segundo me informou o representante da BrMadeiras, pau-marfim agora só vindo de fora, Paraguai e Argentina. Desde o ano passado não encontro mais com eles.
Foi lá que comprei a caxeta, essa eles têm bastante. Não é das mais caras.

Fui nesta sexta para Sampa e trouxe uma prnacha de cedro rosa de 200 x 42 x 6cm. Terei quatro corpos inteiriços.
Mais uma de 160 x 18 x 4cm para corpos com uma emenda e top (penso numa guita semi acústica).
Trouxe também um pedaço pequeno de jequitibá rosa com um brancal bem bonito para top.
Isto deu 230 Dilmas no dinheiro.

Eles têm bastante mogno legalizado (a partir de R$ 5.500,00 as mais estreitas).
Têm muiracatiara, ipê, bastante imbuia, canela, freijó.
São muito atenciosos e, diferente da maioria das madeireiras, não discriminam o pequeno e o grande comprador. Recomendo.
Só não têm site ou contato por e-mail.

Vou tentar encontrar mais pau-marfim em dormentes de ferrovia. Alguns foram feitos com ela.
Daqui a pouco o marfim ficará mais caro que maple.

Para madeiras importadas recomendo as lojas da Rua Maria Domitila. Assim como a BrMadeiras, esta rua também fica na Região do Gasômetro no Brás.
Consegui outro fornecedor no Ipiranga, mas ainda não tive tempo de conhecer o estoque deles. Têm freijó e cedro, mas não possuem pau-marfim.

As madeireiras locais costumam ter algumas sobras que nem eles sabem, são as melhores peças. Mas dá trabalho revirar o estoque e os funcionários ficam "p" da vida quando se leva apenas umas pranchinhas.

Esse troço de comprar madeira vicia. Já tenho aqui para uns 20 instrumentos pelo menos.

Meu xodó é uma prancha de imbuia toda figurada (preta com vórtices tridimensionais, parece madeira queimada). Coisa mais linda, nunca vi tão bela e cheirosa.

Legal Evandro!

Valeu pelas dicas, vou juntar umas pilas e no fim do mês vou me divertir na Rua do Gasômetro!

Costumava ir lá quando era criança, meu pai ia comprar madeiras para a construção e instalação de placas, painéis, faixas... Meu pai tinha uma micro empresa que 'a propaganda era de fato a alma do negócio' e minha mãe resolvia as compras dela um pouco mais para frente, no largo da Concórdia, Maria Marcolina, Oriente... Ela revendia roupas!

Mamão com açúcar ir lá e com as dicas que você passou melhor levar uns $250 para gastar!

Obrigado Evandro!!

Evandro este troço de comprar madeira vicia mesmo, eu tambem tenho madeira pra um monte de instrumento.
Aquela madeireira é legal mesmo, estes dias eu comprei mais caxeta (e olha que eu ja tenho caxeta o suficiente pra quatro instrumentos), eles atendem super bem.
Eu comprei o maple na loja do lado da BR madeiras, é meio caro mas rende pra caramba.

/\ Henri, o maple que vc comprou é para corpo ou braço?

Em uma das pranchas esta até escrito hard e as outras duas não, só que as madeiras são duras pra caramba, elas só dão pra fazer top ou braço pois são muito duras e pesadas.
Elas são lindas e muito detalhadas

Galera, dei uma pausa no Rick por conta de uma serra de fita que estou reformando. Na semana que vem retomo o baixo, quiçá com maior produtividade por conta da serra citada.

Colegas, comprar madeiras é uma das partes mais legais do ofício.
penso até que se um dia parar com as construções, guardarei as peças que sobrarem como relíquias de um tempo que certamente irá acabar. As gerações de nossos avós e pais tinham acesso à outras espécies.

Dizem que o Horto de São Paulo tem uma acervo bastante amplo de amostras de madeiras brutas e acabadas.

Por exemplo, já não é mais viável a exploração comercial do pau-marfim.
Cedro logo logo também sumirá das lojas.

Em compensação surgem novas espécies para serem exploradas comercialmente.
Há 20 anos atrás a garapeira era madeira de construção de 2ª categoria, ninguém queria. Agora é a mais cobiçada para telhados e estruturas.

Henri, para o maple eu achei esta loja mais careira que as da Rua Maria Domitila, mas os preços oscilam.

Pau-ferro boliviano, morado, tem cada prancha linda na rua que citei. Tem até em tamanhos possíveis para fundos e faixas de violão.

Eu sei qual loja é, até comprei uma que da para fazer o fundo do violão, é uma madeira linda só que é cara pra caramba.
O meu problema agora é que minha mulher ta pegando no meu pé, eu não tenho mais onde colocar as madeira e ela até falou que vai colocar tudo na lareira.

henri carvalho escreveu:O meu problema agora é que minha mulher ta pegando no meu pé, eu não tenho mais onde colocar as madeira e ela até falou que vai colocar tudo na lareira.

.
KKKKKKKKKKKKK
Igualzim quinéim alguém que conheço aqui em casa.

Mas aqui eu tenho um quarto nos fundos que dá para transformar num ateliê. Só falta arrumar um espaço para tirar o que tem lá.
Enquanto isso, vou usando a mesa da edícula... por isso que a dona patroa fica braba.

henri carvalho escreveu:Eu sei qual loja é, até comprei uma que da para fazer o fundo do violão, é uma madeira linda só que é cara pra caramba.
O meu problema agora é que minha mulher ta pegando no meu pé, eu não tenho mais onde colocar as madeira e ela até falou que vai colocar tudo na lareira.

Todos nós temos esse "problema"...

Massa demais! Quero acompanhar isso também!

Após alguns percalços com a família e com a saúde, retomarei os trabalhos.

Nesse ínterim comprei uma serra de fita bem judiada (estava sendo usada numa Casa do Norte para serrar carnes salgadas).
Retirei boa parte da ferrugem, apliquei TF para conversão em fundo da ferrugem que ficou e depois fundo Preto Fosco vinílico. Creio que consegui eliminar a ferrugem por completo. Estava bem feia ...

Aproveitei apenas a estrutura de fixação dos volantes, seus mancais e os volantes propriamente ditos. Refiz todo o carrinho com materiais bem reforçados.

Há tempos queria uma serrinha de fita para acelerar alguns trabalhos e ainda vou aproveitar a mesa dela para fixar a tupia de 12mm por baixo.









Guia da serra com rolamentos. Tem outra por baixo da mesa.




Agora é mãos a obra com o Rick.

Rick Dale aprovou!!!



Cara, ficou impecável! Parabéns!

Ficou show mesmo!

Fazendo um comentário: Pense ai...se o cara ta na rua com amantes, bebendo, putaria, etc...a mulher acha ruim. Agoooooooora o cara dentro de casa, na vista dela, sem as piriguetes por perto, na paz do senhor, a mulher ainda xia???!!!!

Não entendo. Minha mulher é a mesma coisa...
Dou 2 gritos e pronto!!!

SIMMM SENHORA!!!

Juninho Sampaio,
Cara, definiu muito bem o que acontece comigo. Só que um pouco pior aqui: não posso ficar no computador e ela na sala, assistindo novela, porque ela diz que eu a abandono. E eu solto essa daí que vc escreveu. Adianta alguma coisa? Nem fod*nd*!

De tanto eu fazer sujeira na mesa da edícula (área da churrasqueira), ela concordou em transformarmos o quarto dos fundos num ateliê. Disse para pensarmos juntos num projeto para o (ex-)quarto. Falei para ela que eu mesmo vou construir as bancadas, painéis de ferramentas, etc.

E sei não se vai adiantar alguma coisa, ou seja, eu continuarei "distante" da família.

Desculpe...mas tive que sorrir aqui!
auauuauauauauuauaua

Ficou top a máquina!!!!!!

Caramba Evandro, que trampo lindo ein!
A máquina ficou perfeita!
Como disse o HSN, o Rick Dale ficaria orgulhoso

Retomando o trabalho, amanhã tem mais, fiz o acerto em 90º da área superior do neck.

Tentei postar novamente a imagem, mas o Google Fotos tem me dado problemas. Pra mim aparece a imagem.

Não veio a imagem.

Pra mim apareceu!

Para mim tb não apareceu...

No meu celular aparece. Aqui no computador, não.

Ontem eu estava vendo, mas não estou mais.

Sem imagens !

HenriqueBessa escreveu:Ontem eu estava vendo, mas não estou mais.

2

Cadê as iBAgens...Me ajuda aí..LATINO!

Juninho Sampaio escreveu:

HenriqueBessa escreveu:Ontem eu estava vendo, mas não estou mais.

2

Cadê as iBAgens...Me ajuda aí..LATINO!

3

Agora nem pelo celular! Sumiu

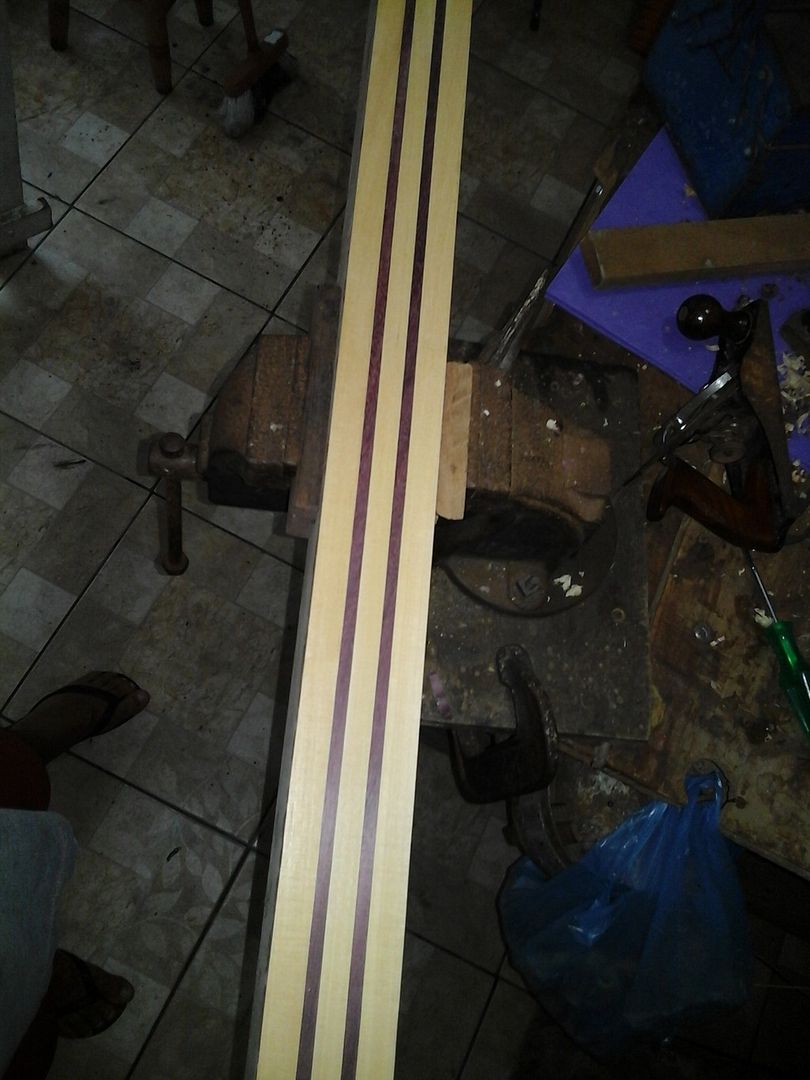

Só sei que eram 5 peças coladas, que futuramente formarão o braço do instrumento: 3 peças claras e 2 de roxinho.

Vou tentar aqui com o Photobucket. Estou usando a opção de "Direct" para obter o endereço. Espero acertar.

A foto do meu post anterior:



Marcação dos cortes.

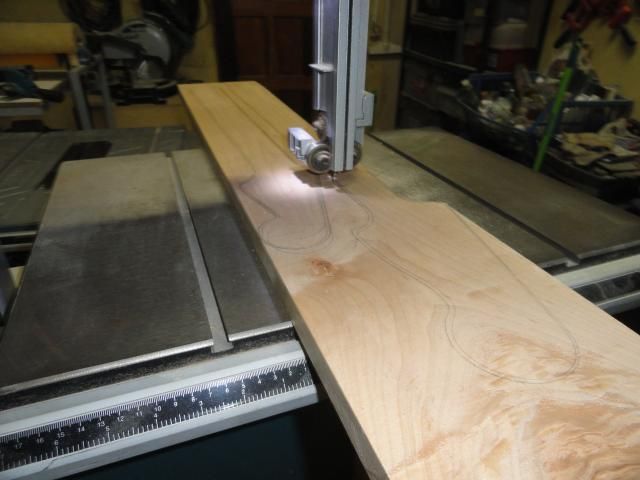

Estréia da serrinha de fita. Por que eu não tinha feito uma antes??? Que facilidade para os cortes.



Após lixamento.



Dessa tira que saiu vou usar o pau marfim para fazer o binding do corpo e escala.







Estou com apenas um motor de 2cv. O outro de 3/4 de cv, da lixadeira, queimou. Estou procurando por aqui mas para monofásico o preço é salgado. Tenho outros, mas menores que 1cv. Assim, tive que desmontar a fita para usar a serra circular. Amanhã será outra mudança para a lixadeira de rolo.




O tauari, após acabamento, tende para o cinza palha, mesmo sendo o mais branco possível quando bruto. Assim, vou optar neste projeto para um "sanduíche" de 10mm de caxeta, 20mm de tauari, 10mm de caxeta. Ou seja, top e back de caxeta.
Não que o tauari não seja bonito, tem veios interessantes e próximos à figuração do maple, mas quero manter a clareza das madeiras presentes no projeto em estamos nos inspirando (eu e o proprietário).

Agora sim , show de bola !

Ae. Agora temos as fotos

Mais um dia pesadão.

Ia fazer o ENEM para tentar o curso de Filosofia, mas há poucas opções públicas e a distância. Já não tenho mais pique para horários e trajetos. Se for o caso, faço numa faculdade privada mesmo, quando houver tempo e $$$.

Fiquei o dia todo para ajustar as partes do corpo na lixadeira de cilindro.



Muito, muito pó.





Preciso de um desengrosso urgente, mas o problema é que não tenho espaço. Vou pensar com carinho naquele portátil da Makita (2mil Dilmas).

Gostei do resultado e combinação de cores. como sempre, guardei um pouco do pó de cada madeira, caso seja necessário corrigir algum erro.

Hoje coloquei na prensa as partes do corpo.

Quebrei três barras 3/8" com tanto aperto que dei.

Show de bola Emachado...

Agora sim, fotos e mais fotos!!!
Parabéns pelo trabalho

Tá tomando forma!!! Bonito de ver!

Como enche os olhos as construções aqui do fórum...

Evandro, uns dias que fico sem acessar e a revolução tá feita?
Caramba quanta coisa já feita ein! Sensacional.

Bela restauração da serra, a serra de fita quebra muitos galhos.

o desempeno da Makita é otimo da uma olhada
https://www.youtube.com/watch?v=icC7D4tUSrs

henri carvalho escreveu:Bela restauração da serra, a serra de fita quebra muitos galhos.

o desempeno da Makita é otimo da uma olhada
https://www.youtube.com/watch?v=icC7D4tUSrs

Muito compacta! Espetacular!

Tenho tido bastante serviço de manutenção mais os trampos aqui da casa e acabei atrasando o projeto. Dezembro vou adiantar bem para a finalizar com a pintura em Janeiro, quando estarei de férias.

O contratante é gente finíssima e tolera atrasos de até 5 anos!!! Mas tem que ser na sequência, não pode pular um ou outro senão ai é sacanagem...

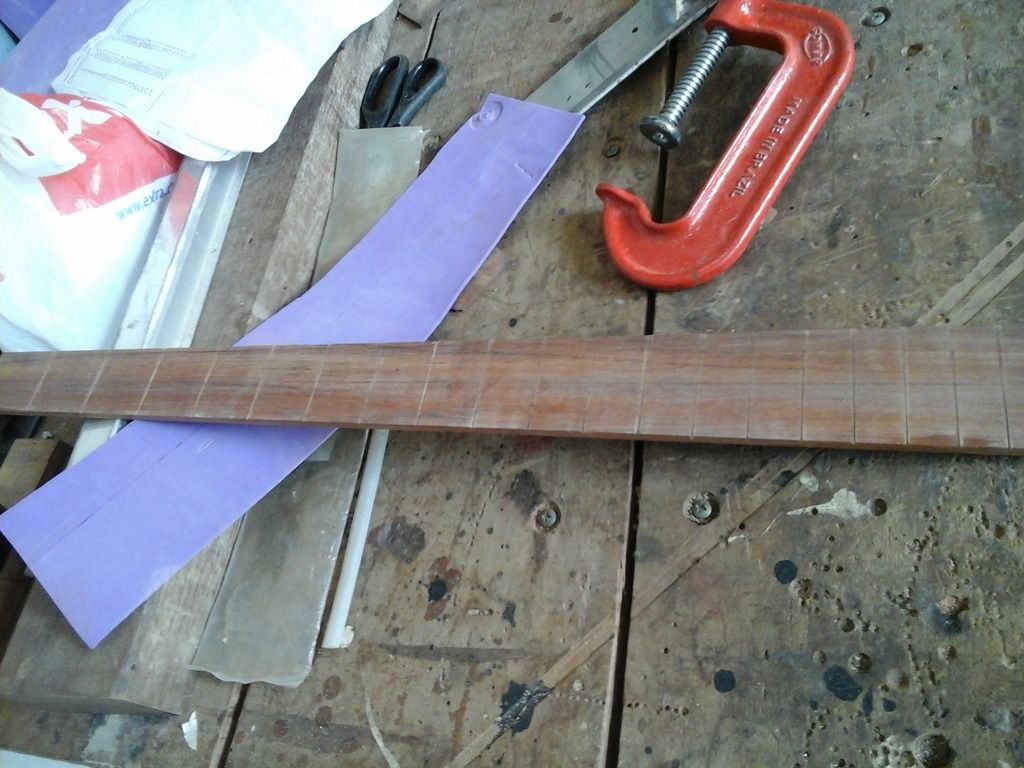

Escala, a parte mais prazerosa da construção, pelo menos para mim. Medidas exatas, precisão, atenção, capricho, riscos a todo momento, ou seja, concentração total.

Me dei mal. Pela segunda vez quase perdi a escala.
A primeira dias antes quando fui cortar os excessos com a tico tico: saiu uma lasca de uma das pontas. Esse abiú roxo é muito duro, mas muito quebradiço no sentido dos veios e a serra "levantou" um pedaço. Com uma serra fina e um apoio prensado sobre ela foi tranquilo.

A segunda foi hoje quando tentei acertar as medidas na tupia com fresa com rolamento superior: também arrancou lascas.

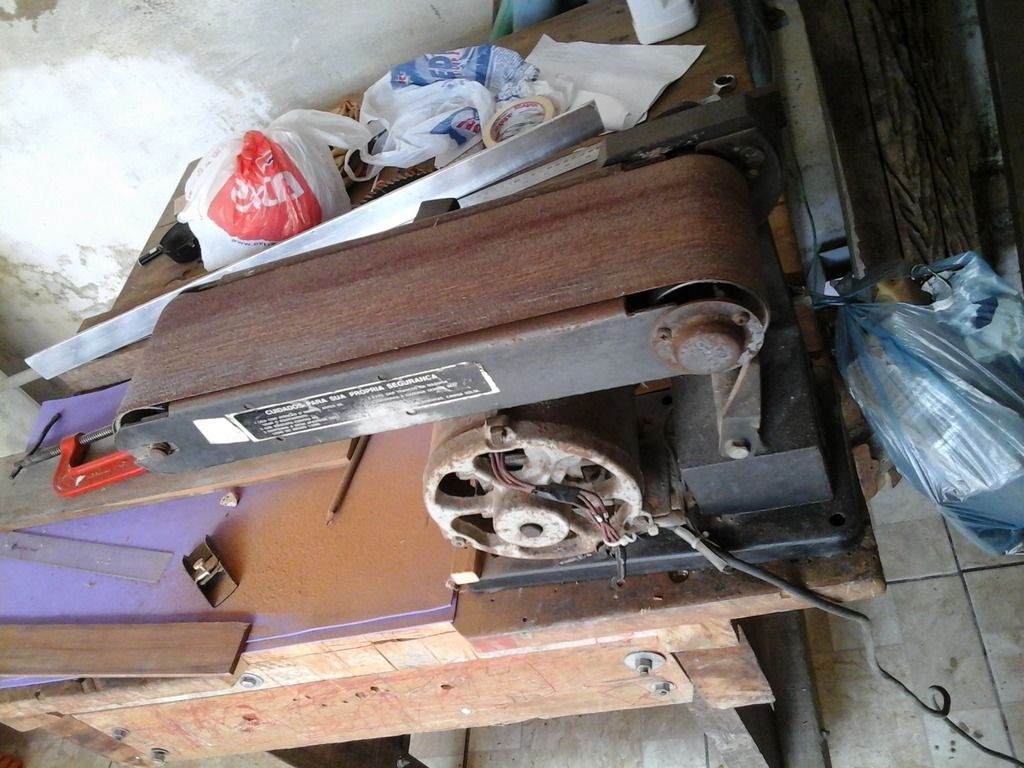

Finalmente, só consegui acertar com a lixadeira de cinta (meu pai achou num ferro velho e reformou pra mim).





Mantenho o método com a impressão do template a partir do programa wfret. Depois acerto no paquímetro e régua. O centro é dado pela dobra e os cortes em losango. Corto com o estilete, alargo com uma faca mais grossa para encaixar a serra de slot mais facilmente e está garantida a precisão.



Fiz um gig de MDF para serrar a 90º.



Comecei a acertar o roxinho para as laterais do headstock e o ângulo.

Coisa linda!

Evandro, já pensou em usar a serra de bancada pra cortar a escala?
É muito prático.

Show !
